EVAL01-Pyros-RM-0373 バッテリーフリー接触温度センサータグ
EVAL01-Pyros-RM-0373はEPC C1G2/ISO 18000-6C準拠のUHFバッテリーフリー接触温度センサータグです。NTCサーミスタによる接触温度測定が可能で、-25～105℃を±0.5℃精度で計測。RMETER-RM回路を使用し、抵抗値から温度換算を行います。
製品概要
バッテリフリー温度センサータグ

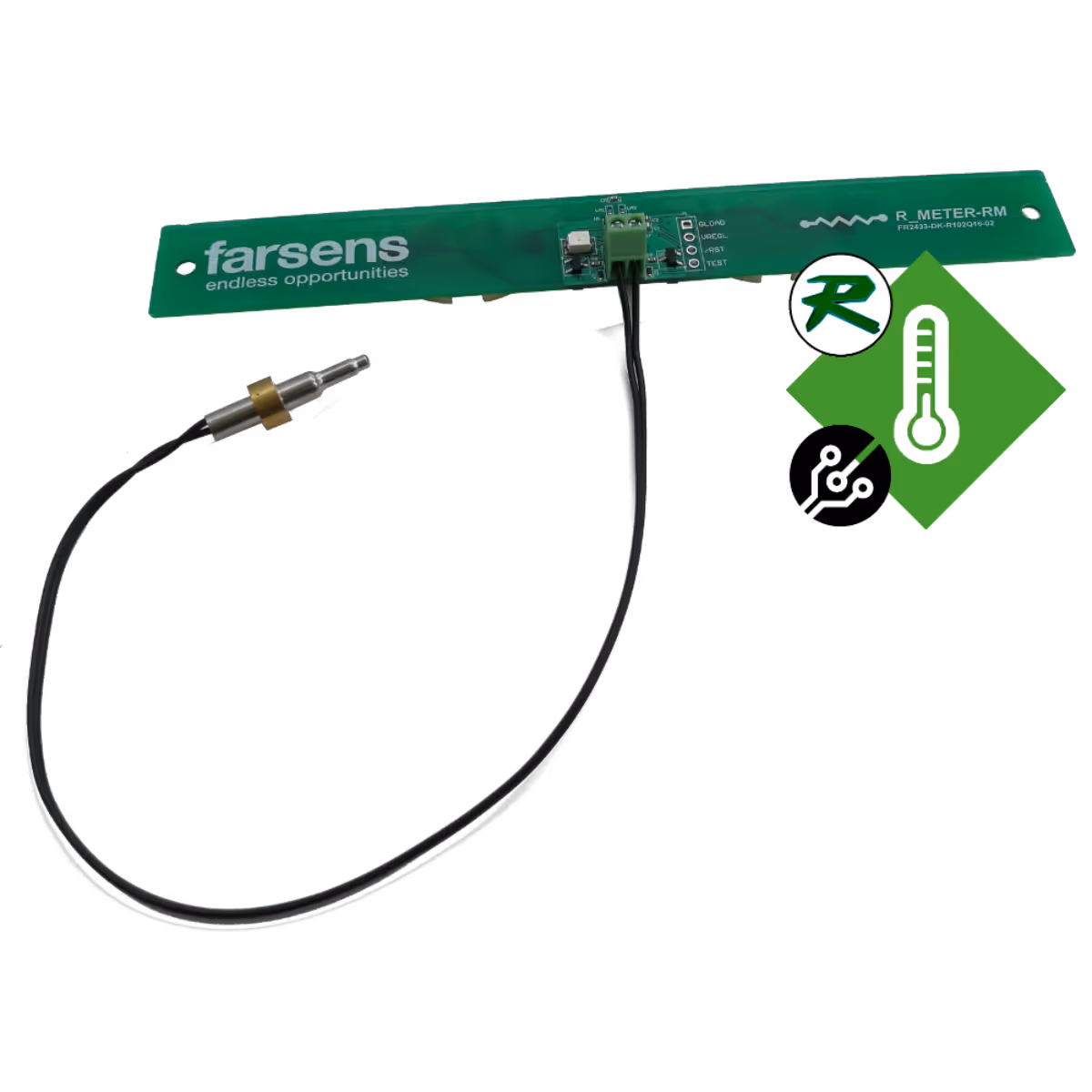

EVAL01-Pyros-RM-0373は、UHF帯RFIDバッテリーフリー温度センサータグです。Vishay社NTCAIMME3C90373 NTCプローブを搭載しています。-25℃～+105℃まで±0.5℃の精度で温度を計測できます。
EPC C1G2のコマンドでデータを取得するため、カスタムコマンドは必要ありません。市販のUHF RFIDリーダー（EPC C1G2）と互換性があります。特定のアプリケーションに応じて、さまざまなアンテナの設計とサイズでカスタマイズできます。過酷な環境で使用するためにIP67またはIP68ケーシングにパッケージ化できます。
EVAL01-Pyros-RM-0373は、サーミスタにより表面や液体の温度をモニターすることができるので、ホットスポットの監視に適しています。スイッチギアのホットスポットや電子モーターローター温度のような温度データをモニターするアプリケーションに最適です。
選ばれる理由
NTCサーミスタ測定
NTCAIMME3C90373サーミスタを搭載し、-25～105℃を±0.5℃精度で測定します。抵抗値から温度換算が可能です。
温度換算式
測定抵抗Rから接触温度T[°C]への換算は以下の式で計算されます。T = 3984 / ln(R / 10000 × e^(-3984/(25+273.15))) - 273.15
プローブ仕様
プローブ長200mm、応答時間（63.2%）1.5秒。用途に応じてカスタム長の対応も可能です。
ピックトゥライト
User 0x91に0x01を書込むとLEDが3回点滅し、視覚的に識別できます。
ブロック図
詳細仕様
| RFID | |
|---|---|
| 規格 | EPC C1G2 / ISO 18000-6C |
| EPCバンク | 160-bit（最大128-bit EPC） |
| TIDバンク | 96-bit（最大48-bitシリアル番号） |
| ユーザーメモリ | 最大1008-bit（不揮発） |
| 温度センサー | |
| 方式 | NTCサーミスタ（NTCAIMME3C90373） |
| 測定範囲 | -25～105 |
| 精度 | ±0.5 |
| 応答時間（63.2%） | 1.5 |
| プローブ長 | 200 |
| 環境 | |
| 動作温度範囲 | -40～85 |
* 記載された外観、仕様等は予告なく変更する場合があります。
