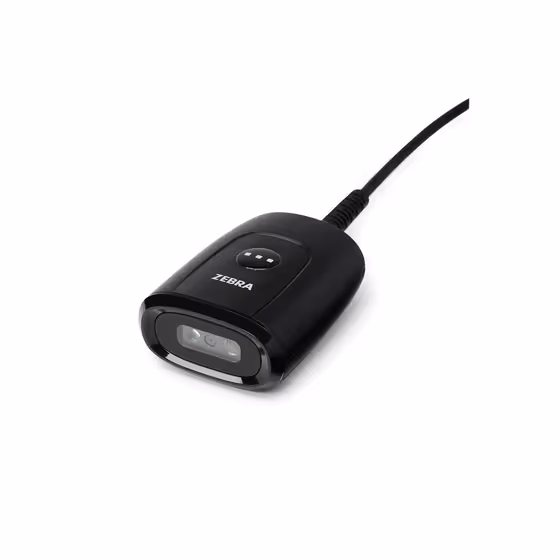

DS5502 固定式スキャナ
Zebra DS5502は、30×56×72mm・65.2gの医療・薬局向けコンパクト固定式1D/2Dスキャナです。1280×800画素メガピクセルセンサー搭載。高速スワイプ対応、破損バーコード読取対応。グリーンLED照準で目に優しい設計。IP54防塵防水、1.5m落下耐性。USB/RS232接続、3年保証。検査室、薬局に最適。
製品概要
より快適なスキャンエクスペリエンスをすべてのユーザーに提供
ベテランの検査室スタッフでも、外来患者でも、Zebraのインテリジェントイメージングテクノロジーによって初回から毎回、確実なスキャンが可能です。メガピクセルセンサーにより、前世代のDS457と比べて184％高い解像度が提供され、破損したバーコードや印刷不良のバーコードでも読み取る、優れた性能が得られます。高速スワイプにより、かざすだけで即座にバーコードをキャプチャします。全方向の大きな視野により、正しくスキャンされるようにバーコードを慎重に位置決めする必要がなく、今までにないほど簡単にスキャンできます。
アプリケーション
小売店舗POS
レジカウンターに設置し、商品バーコードを高速読取。スムーズな会計処理を実現します。
セルフチェックアウト
お客様が自分で商品をスキャンするセルフレジシステムに最適。待ち時間を短縮します。
受付カウンター
チケット、会員証、予約票などのバーコード読取に活用。スタッフの作業効率を向上します。
詳細仕様
| 物理特性 | |
|---|---|
| 寸法 | 1.2インチ（高さ） x 2.2インチ（幅） x 2.8インチ（奥行き）（3.0cm（高さ） x 5.6cm（幅） x 7.2cm（奥行き）） |
| 重量 | 2.3オンス（65.2g） |
| 入力電圧範囲 | 4.75～5.25VDCホスト電力、4.75～5.25VDC外部電源 |
| 公称電圧（平均）時の動作電流 | プレゼンテーションモード：360mA RMS（標準値）、トリガーモード：350mA RMS（標準値） |
| 公称電圧（平均）時のスタンバイ電流（アイドル） | プレゼンテーションモード：185mA RMS（標準値）、トリガーモード：155mA RMS（標準値） |
| カラー | アルペンホワイト |
| 対応ホストインターフェース | USB、RS232 |
| USB認証 | USB認証 |
| ユーザーインジケータ | グッドデコードLED、スピーカー（トーンおよび音量調節可能） |
| 性能特性 | |
| スワイプ速度（ハンズフリー） | 最適化されたモードで13 mil UPCにて最大秒速100インチ（254cm） |
| イメージセンサー | 1280 x 800ピクセル |
| 照準パターン | 環状525nmトゥルーグリーンLED |
| 照明 | 暖白色LED x 1 |
| イメージャ視野角 | 48° H x 30° V（公称） |
| 最小印刷コントラスト | 15％の最小反射率差 |
| スキュー許容範囲 | ±60° |
| ピッチ許容範囲 | ±60° |
| 回転許容範囲 | 0°～360° |
| イメージング特性 | |
| グラフィックフォーマット | 画像はビットマップ、JPEG、TIFFでエクスポート可能 |
| 画像品質 | 6.0 x 3.8インチ（15.2 x 9.5cm）の文書で200 PPI @ 7.0インチ（17.8cm） |
| 動作環境 | |
| 動作温度 | -4F ～ +122F（-20C ～ +50C） |
| 保管温度 | -40F ～ +158F（-40C ～ +70C） |
| 湿度 | 相対湿度5％～95％（結露なきこと） |
| 環境シーリング加工 | IP54 |
| 耐落下衝撃性能 | 5フィート（1.5m）の高さからコンクリート面へ複数回落下後、動作可能 |
| 認証クリーナー | 認証クリーナーの全リストは製品リファレンスガイドをご覧ください。 |
| ESD（静電気放電） | EN61000-4-2に従ったESD、±15kV大気放電、±8kV直接放電、±8kV間接放電 |
| 耐周辺光 | 0～10,000フットキャンドル／0～107,600ルクス |
| シンボルデコード機能 | |
| 1D |
Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (Italian Pharma)を含む主要なすべての1Dバーコード |
| 2D |
PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QR Code、Micro QR、Han Xin、郵便番号、SecurPharmを含む主要なすべての2Dバーコード |
| OCR | OCR-A、OCR-B、MICR、米国通貨 |
| 最小入力解像度 | Code 39：3.0mil、Code 128：3.0mil、DataMatrix：5.0mil、QRコード：5.0mil |
| シンボル体系の全リストは製品リファレンスガイドをご覧ください。 | |
| 近／遠 | |
| シンボル体系／解像度 | 近／遠 |
| Code 39：3mil | トリガーモード：2.8インチ～5.6インチ（7.1cm～14.2cm）プレゼンテーション：2.8インチ～5.6インチ（7.1cm～14.2cm） |
| Code 39：4mil | トリガーモード：2.4インチ～8.0インチ（6.1cm～20.3cm）プレゼンテーション：2.4インチ～8.0インチ（6.1cm～20.3cm） |
| Code 39：5mil | トリガーモード：1.6インチ～10.0インチ（4.1cm～25.4cm）プレゼンテーション：1.6インチ～9.0インチ（4.1cm～22.9cm） |
| Code 39：7.5mil | トリガーモード：2.1インチ～15.0インチ（5.3cm～38.1cm）プレゼンテーション：2.2インチ～10.0インチ（5.6cm～25.4cm） |
| Code 39：20mil | トリガーモード：1.6インチ～35.9インチ（4.1cm～91.2cm）プレゼンテーション：2.0インチ～18.0インチ（5.1cm～45.7cm） |
| Code 128：3mil | トリガーモード：2.9インチ～5.5インチ（7.1cm～14.0cm）プレゼンテーション：2.9インチ～5.5インチ（7.1cm～14.0cm） |
| Code 128：5mil | トリガーモード：2.1インチ～9.6インチ（5.3cm～24.4cm）プレゼンテーション：2.1インチ～8.5インチ（5.3cm～21.6cm） |
| PDF 417：6.7mil | トリガーモード：2.3インチ～9.9インチ（5.8cm～25.1cm）プレゼンテーション：2.3インチ～8.9インチ（5.8cm～22.6cm） |
| Data Matrix：10mil | トリガーモード：1.9インチ～10.8インチ（4.8cm～27.4cm）プレゼンテーション：1.9インチ～9.5インチ（4.8cm～24.1cm） |
| QRコード：20mil | トリガーモード：0.9インチ～17.3インチ（2.3cm～43.9cm）プレゼンテーション：0.9インチ～14.0インチ（2.3cm～35.6cm） |
| アクセサリ | |
| S字インテリスタンド、3-1マウント（PCディスプレイマウント、プレゼンテーションスタンド、壁面マウント）、標準の1/4”-20取り付けネジに対応するサードパーティ製アクセサリをサポート | |
| 環境 | |
| 環境 |
RoHS - EN IEC 63000:2018 Amendment 2015/863WEEE RECAST 2012/19/EUChina RoHS - SJ/T 11364REACH - EC 1907/2006 |
| 電気安全規格 |
EN 62368-1:2014/AC:2015EN 62368-1:2014/A11:2017IEC 62368-1:2014EN IEC 62368-1:2020+A11:2020IEC 62368-1:2018UL 62368-1, third editionCAN/CSA-C22.2 No. 62368-1-19 |
| LED安全規格 | EN 62471、IEC 62471、すべての修正条項とすべての国別偏差を含む |
| EMI/RFI | FCC 47 CFR Part 15B、ICES-003、EN55032、EN55035、EN61000-6-2、EN60601-1-2、IEC60601-1-2、VCCI、SABS |
| ユーティリティおよび管理 | |
| 123Scan | スキャナのパラメータのプログラミング、ファームウェアのアップデート、スキャンしたバーコードデータ、スキャン統計、バッテリの稼働状態、アセットデータの表示、およびレポートの印刷を行います。www.zebra.com/123scan |
| スキャナSDK | マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを作成。www.zebra.com/scannersdkforwindows |
| 保証 | |
| Zebraのハードウェア保証条項により、材質または製造上の欠陥に対するDS5502の保証期間は出荷日から3年間とします。Zebraのハードウェア製品保証条項全文は、次をご覧ください。www.zebra.com/warranty | |
| 推奨サービス | |
| Zebra OneCare Select、Zebra OneCare Essential | |
| Zebra DNA | |
| Zebra DNAは、すべてのZebraスキャナで最高の性能を確保するよう特別に設計された、高度にインテリジェントなファームウェア、ソフトウェア、ユーティリティ、アプリ一式です。Zebra DNAとその用途については、以下をご覧ください。www.zebra.com/zebradna | |
* 記載された外観、仕様等は予告なく変更する場合があります。
