HF520
Honeywell HF520 は、独自の LED 照明により、液晶画面の QR コードの読み取りもスムーズに行える、組込み用 2 次元スキャナです。 約 4.2ｘ4.2ｘ3.3 cm のコンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。
主な特長
液晶読み取りにも最適 ディフューザー機能搭載
液晶画面に表示された QR クーポンや会員用バーコードの液晶画面の読み取り性能にも優れており、汎用的な 1 次元・2 次元シンボルの他、モバイルチケットもスムーズに読み取ります。同クラス製品では搭載が困難であったディフューザー機能の開発にも成功し、クラス最高読み取りを実現しました。
組み込みに最適なコンパクト設計
約 4.2ｘ4.2ｘ3.3 cm のコンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。 本体の側面と底面には固定用のネジ穴が設けられており、M2/M3 ネジを用いて組み込みが可能です。また、IP40 の防塵性能により、ホコリの多い場所への設置も可能です。コネクタ（10pin RJ41）は変換ケーブルを用いることにより、USB ポートや RS232 シリアルポートが使用できます。
QR決済・モバイルペイメント
ホストシステムと連携させることで、QR決済・モバイルペイメントに最適な組み込みモジュールとしてご利用いただけます。

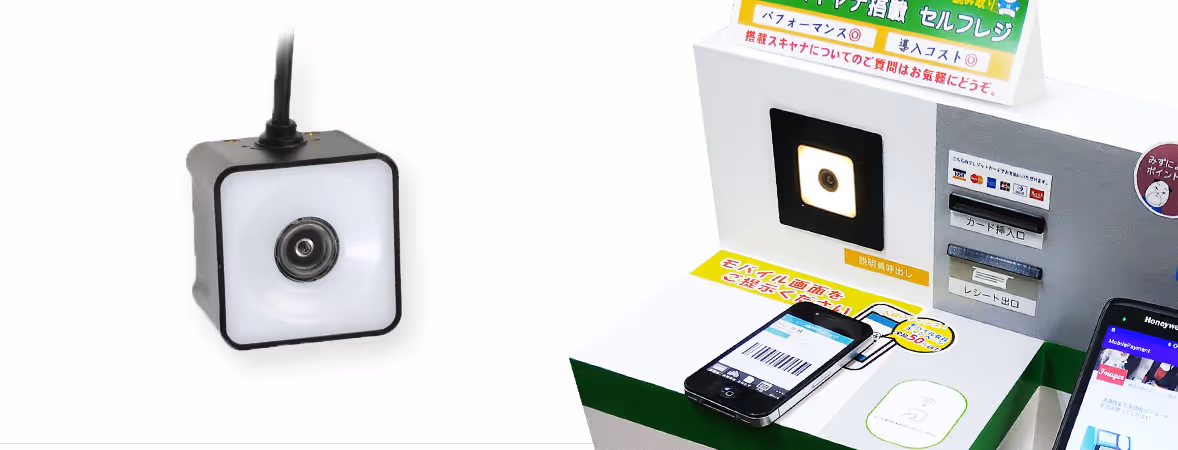

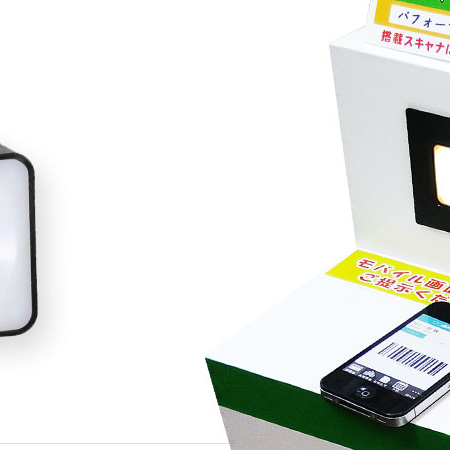

組み込み機器への搭載自由度を高める 近接読みが可能
HF520は独自開発のワイドアングルレンズを搭載しております。他社競合製品に比べ、さらに接触に近く、超近接距離での読み取りを可能にしました。これによりキオスク端末などの組み込む機器の設置スペースが減り、今まで組み込めなかった機器にも搭載が可能となりました。
印刷されたバーコードの読取も可能
モバイルペイメント、QR決済などの液晶読みに特化したHF520ですが、紙に印刷されたバーコードやラベル印刷のバーコードの読み取りも可能です。
詳細仕様
| 性能 | |
|---|---|
| 照明 | 白色LED エイミング 624nm |
| イメージセンサー | 640 x 480画素 |
| インターフェース | USB(HID）・RS232C（TTL) |
| 動作範囲 | ニアー ファー 0.254mm Code39 2mm 102mm 0.330mm UPC-A 15mm 110mm 0.508mm Code39 18mm 150mm 0.508mm QRcode 12mm 90mm ※シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
| 最小分解能 | 1次元（Code 39）0.076mm 2次元（QR）0.170mm |
| 最小読み取り距離 | 1次元（Code 39）2mm 2次元（QR）12mm |
| 最小シンボルコントラスト | 25％ |
| スキュー角 / ピッチ角 | ±55° ±65° |
| 読み取り可能移動速度 | 390cm/秒 |
| 寸法/電気仕様 | |
| 外形寸法（高さ x 幅 x 奥行き） | (L)42mm （ケーブル込み 218mm） x (W)42mm x (H)33mm |
| 重量 | 58g |
| 動作電力 | 2.1W (420mA@5VDC) 待機時 0.7W (140mA@5VDC) |
| 電源 | 4.5VDC – 5.5VDC |
| 電流 | 250mA |
| 環境仕様 | |
| 動作温度 | -10℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 0％～95％（結露なきこと） |
| IP | IP40 |
| 対落下 | 落下：1.5m タンブル（連続回転）：0.5m x 3,000回 |
| ESD保護 | 空気放電 10kV 接触放電 6kV |
| 読み取りシンボル | |
| 2次元 | Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock など |
| 1次元 | JAN(EAN)コード, UPCコード, Code 39, Code 128, Codaba, Interleaved 2 of 5, GS1 Databar, Code 93 , Codablock など |
| 保証 | |
| 保証期間 | 3年 |
* 記載された外観、仕様等は予告なく変更する場合があります。

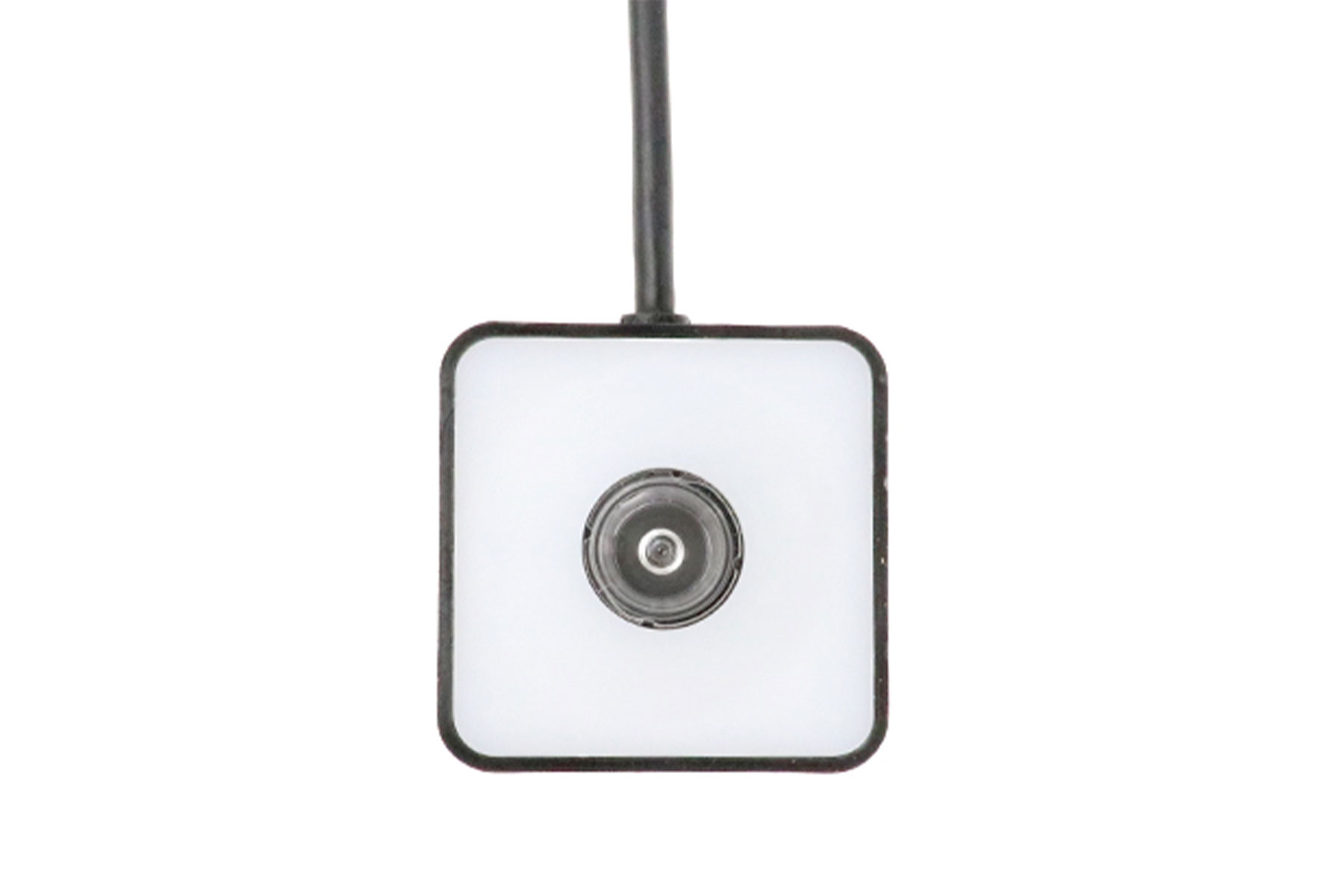

ギャラリー
