Granit 1920i
最小分解能 0.06mm 極小コードの読み取りも可能！IP65の防塵防滴性能、耐落下2mの優れた堅牢性 1920iは、DPM（ダイレクトパーツマーキング）の読み取り専用の2次元スキャナです。 照明部分は、画期的なマルチイルミネーションを採用。 反射しやすい金属素材や基盤などに施されたレーザーマーキングやドットピンマーキングを素早く正確に読み取ります。 また、極小DatamatixやQRコード等の2
主な特長
ダイレクトパーツマーキング対応バーコードリーダー
製品に直接2次元コードを印字するダイレクトパーツマーキング（DPM）は、多くの製造現場やトレーサビリティーを必要とする現場で使われています。DPMはラベルが不要なため、熱や油、洗浄や化学処理にさらされる厳しい環境において、欠かすことができない技術となっております。1920iはDPM読み取り用として専用設計されており、非常に早いレスポンスで、360°全方向からDPMの読み取りが可能です。
読み取り可能なダイレクトパーツマーキング (DPM)の一例
鏡面に印字されたドットピンマーキング、鋳肌に印字されたドットピンマーキングやレーザーマーキング、梨地やヘアライン上のレーザーマーキングなど、さまざまなダイレクトパーツマーキングに対応しております。
マルチイルミネーション あらゆるDPMを瞬間読み取り
鏡面/打刻、鋳肌/打刻、梨地/レーザーマーキング、ICパッケージ/レーザーマーキング、ヘアライン/レーザーマーキング、鋳肌/インクジェット など、対象物により最適な照明を自動でコントロールします。 0.06mmの高分解能コードの読み取りも可能です。 また、一般的な1次元・2次元シンボルの読み取りも可能です。
IP65の堅牢ボディ クラス最高の耐久性
オーバーモールドされた衝撃吸収ゴムにより、耐衝撃性に大変優れています。 -30℃の温度下で5000回（1m）の回転タンブリングテストと、2mの高さからコンクリートへの50回の落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。
産業用ケーブルオプション 耐久性に優れたケーブル
ケーブルをスキャナ本体に差込み、金属パーツをスライドさせてネジ止めすることにより、しっかりとロックされます。 オプションとして、-30℃の極寒環境で90°の角度に30万回折り曲げ、さらに27kgの力を加えても通信の維持が可能な「産業用ケーブル」をご用意しております。 苛酷な作業環境に最適なケーブルです。
幅広い動作温度 酷暑から極寒環境まで対応
動作温度は-30℃～50℃（保管温度 -40℃～70℃）と幅広い環境に対応。 酷暑環境の工場での読み取りや、冷蔵・冷凍倉庫での読み取りなど、過酷な作業環境下でも迅速な作業をサポートします。
金属面に印字された文字の読み取り｜OCR機能
賞味期限やシリアルナンバー、ロット番号、パスポート、書籍コード（ISBN）等のOCRフォントも正確かつ高速な読み取りが可能です。設定により、様々なフォーマットの読み取りや、カスタマイズによる任意フォントの読み取りが可能です。 【ソロモンOCR】では独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードリーダー単体でのOCR読み取りが可能です。 ※フォント種や刻印状態により、読み取れない場合がございます。
大音量ブザーとバイブレーション機能
騒音環境下や、薄暗い場所でもスムーズな読み取り作業が行える、大音量ブザーとバイブレーション機能を搭載。
レーザースポットエイマー 視認性に優れた照準
目的のシンボルに読み取り照準を合わせやすい、レーザースポットエイマーを採用。 視認性に優れ、小さなDPMや目的のDPMを正確に素早く捉えることが可能です。
詳細仕様
| 性能 | |
|---|---|

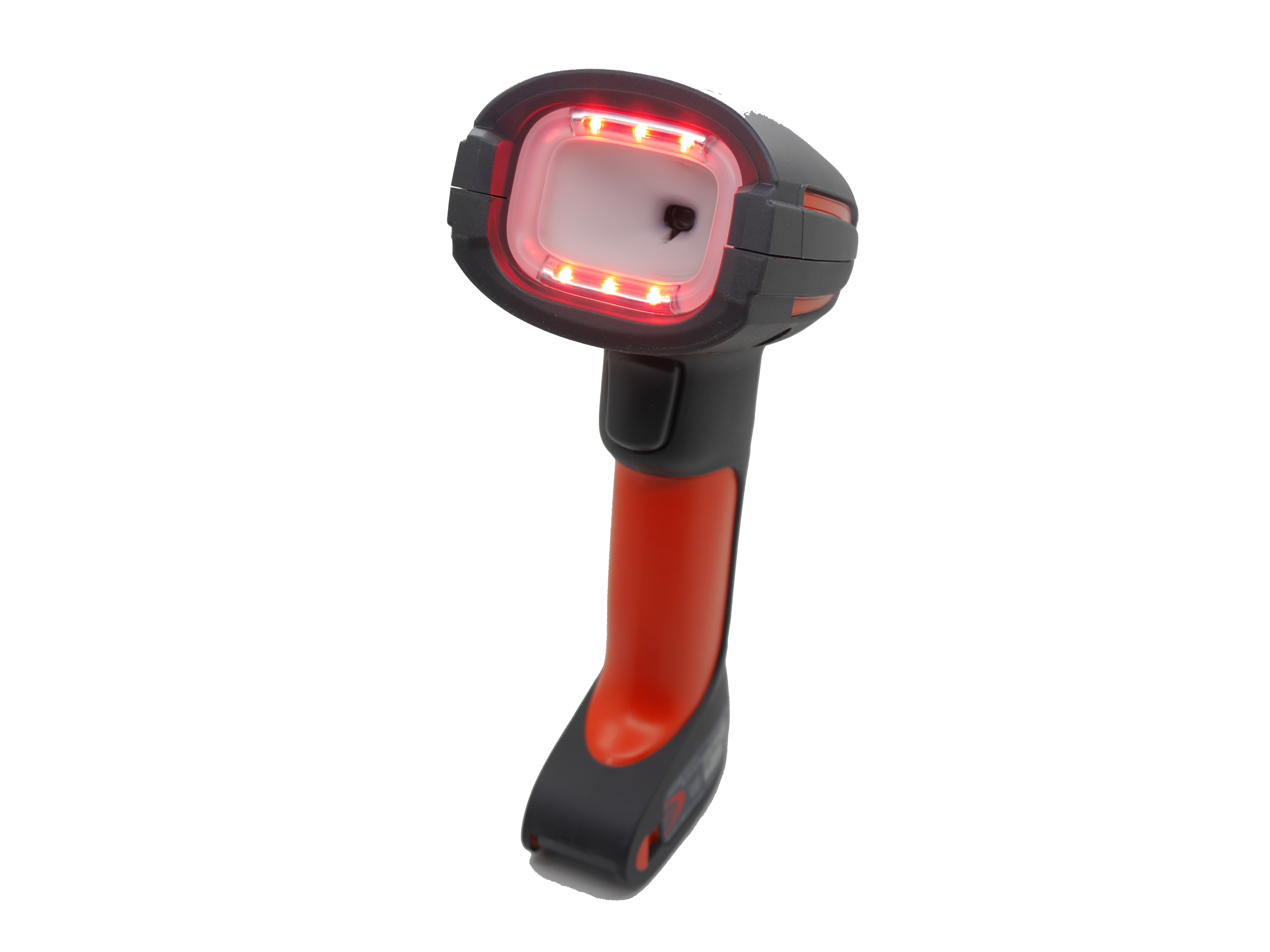

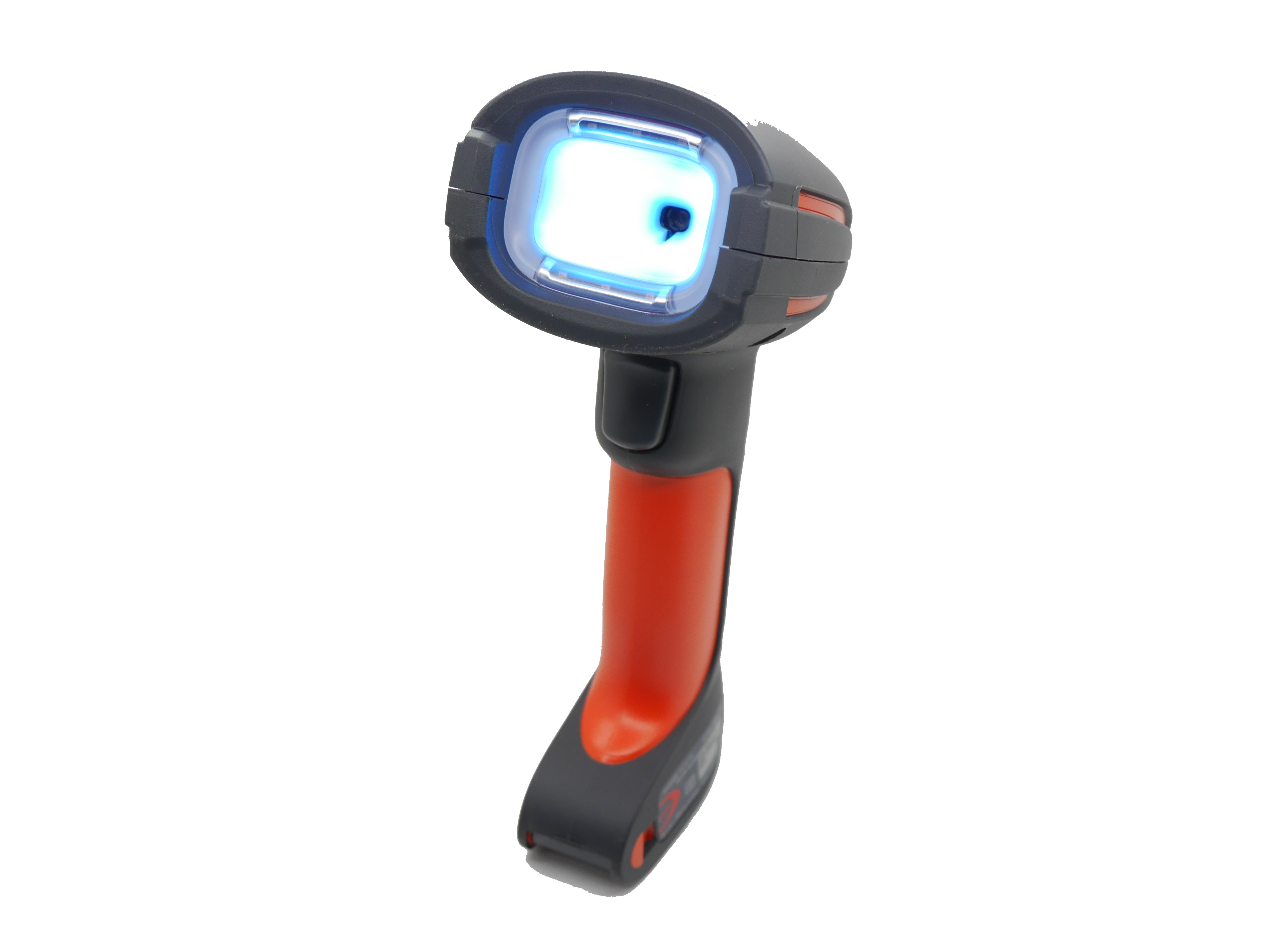

| 照明 LED | 630nm（赤色LED）, 470nm（青色LED）, 650nm レーザーポインター |
| イメージセンサー | 844×640画素, バイナリ, TIFF, BMP, JPEG出力 CMOSイメージセンサー |
| 動作範囲 | 分解能 ニアー ファー 0.76mm Code39 0mm 64mm 0.127mm Code39 0mm 89mm 0.191mm Code39 0mm 137mm 0.127mm PDF417 0mm 147mm 0.127mm QR Code 0mm 66mm 0.254mm Code128 0mm 39mm 0.254mm DataMatrix 0mm 84mm 0.508mm QR Co...（詳細は仕様表参照） |
| 分解能 | 1次元 0.063mm, 2次元 0.102mm |
| 移動読み取り | 350cm/秒（70mm） |
| スキュー角 | 1次元 ±65°, 2次元 ±45° |
| ピッチ角 | 1次元 ±45°, 2次元 ±45° |
| スキャン角度 | 水平 41.4°, 垂直 32.2° |
| インターフェース | USB, RS-232, キーボードウェッジ |
| 寸法/電気仕様 | |
| 本体サイズ | (L)134mm x (W)74.5mm x (H)193mm |
| 重量 | 312g（ケーブル含まず） |
| 電源 | 4VDC～5.5VDC |
| 消費電流 | 動作時 2.35W（470mA＠5VDC） 待機時 0.45W（90mA＠5VDC） |
| 環境仕様 | |
| 防塵防滴性能 | IP65 |
| 動作温度 | -30℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 0%～95%（結露なきこと） |
| 落下 | 2m（コンクリート上に50回落下させた後、正常に動作） |
| 衝撃（タンブルテスト） | 1ｍの高さより5,000回落下後動作 |
| ESD保護 | 間接放電 ±20kV 直接放電 ±8kV |
| 周囲照明 | 0～100,000 lux |
| 安全規格 | |
| 規格 | FCC Part 15 Subpart B Class B, Industry ICES-003, CE, 2014/30/EU CEM, RoHS 2011/65/UE |
| 安全 | CB Scheme IEC 60950-1, Laser Safety IEC 60825-1 (2007/2014), IEC 62471 (2006) |
| 読み取りシンボル | |
| 1次元 | Code 11, Code 32 Pharmaceutical(PARAF), Code 39, Code 93/93i, Code 128, Codabar, UPC, EAN/JAN 8/13, Interleaved 2 of 5, Codablock A/F, GS1-128（UCC/EAN-128）, GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 Emulation, など |
| 2次元 | PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar（RSS/RSS合成シンボル） など |
| その他 | 各国 POST code |
* 記載された外観、仕様等は予告なく変更する場合があります。
アクセサリ
STND-30R00-011-x
グレースタンド、高さ30cm、固定ロッド、錘付きベース、Granitクレードル
STND-33F00-12-x
グレースタンド、高さ33cm、フレキシブルロッド、錘付きベース、Granit カップ
HOLDER-010-U
デスクトップ/壁掛け用
TOOLBAL
吊り下げリール/バランサー、伸縮リール
VMHOLDERK
車載フォーク状ホルダー(VM Holder)、ボールジョイント付調整可能アーム(ADJARME)および搭載用ハードウェアを含む車載キット
CBL-020-300-C00
RS232ケーブル（5Vシグナル）、黒、DB9メスコネクタ、3m、コイル状、Pin9からのホスト電力オプション付き5V外部電源

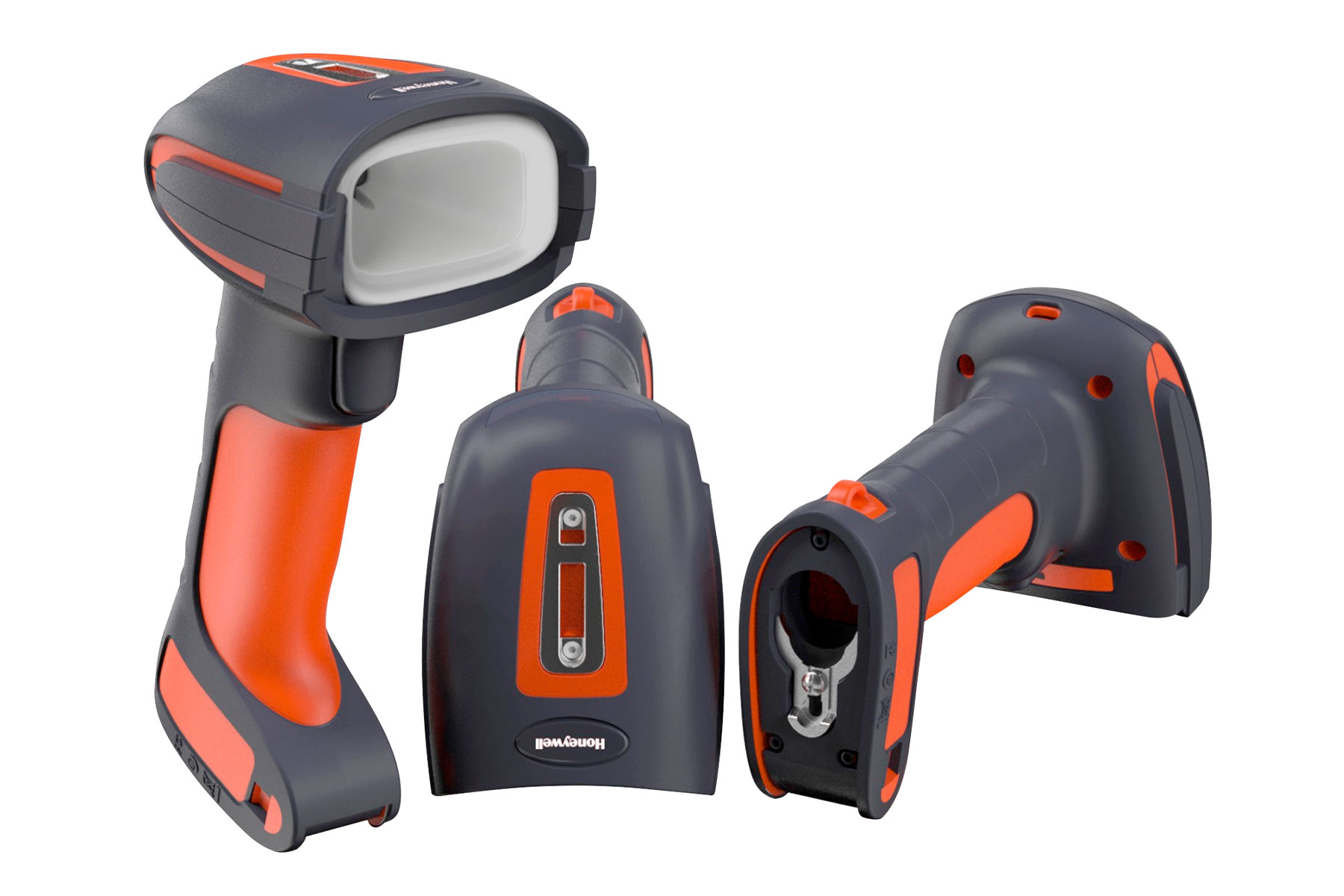

ギャラリー
