Sentry PCB Tag 高性能小型PCB RFIDタグファミリー
HID Sentry PCB Tagは、優れたサイズ対性能比を実現する小型・薄型PCB RFIDタグファミリーです。M750チップ搭載で最大10mの読取距離。Proモデルは1000回以上のオートクレーブ滅菌に対応し、医療器具追跡に最適。Instrumentモデルは厚さ1.4mmの超薄型で手術器具・ハサミに直接取付可能。12バリエーション。
製品概要
製品概要

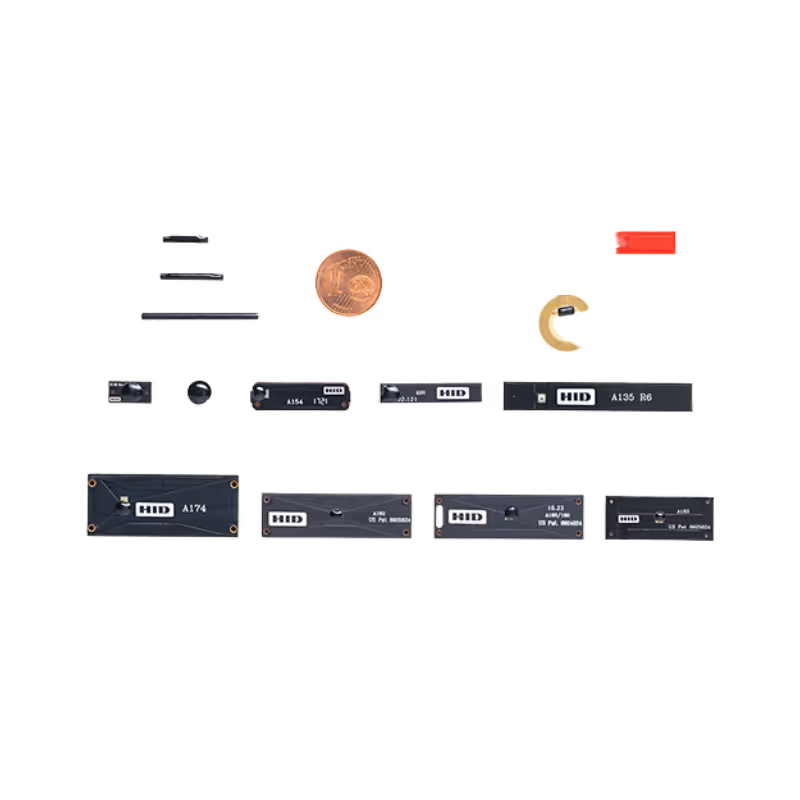

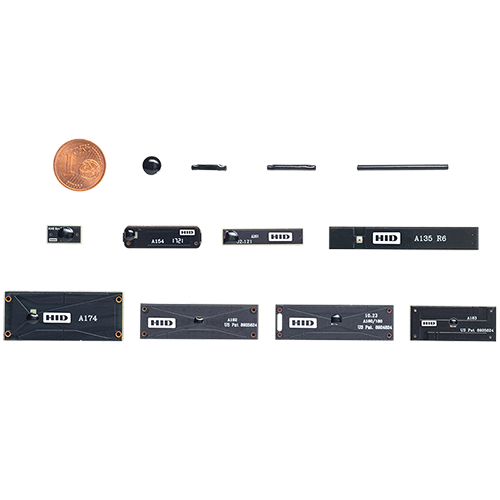

HID Sentry PCB Tagは、小型フットプリント・薄型プロファイルの高性能PCB RFIDタグファミリーです。
小さなサイズでありながら優れた読取距離を実現し、武器、ハンドツール、その他の小型金属部品などの資産へのタグ付けに最適。
薄型設計により、乱暴な取り扱いでも外れにくい構造です。
繊維強化複合材料をコアに採用した独自の構造が、高い耐衝撃・耐振動・耐温度性能を提供。
幅広い化学薬品に対する耐性とIP68防水等級を備えています。
オプションのSentry Proバージョンは、強化設計と高温接着ステッカーにより1000回以上のオートクレーブ滅菌（約138°C）に対応。
ポリイミド基板へのアップグレードで最大240°Cまで対応可能。
Sentry Instrumentは超薄型プロファイルで手術器具やハサミなどの長尺金属ツールに最適化。
e-Moduleは高周波（HF）コイルを堅牢なハウジングに収め、特殊仕上げタグの高温製造プロセスに対応します。
選ばれる理由
高性能PCB設計
プリント回路基板（PCB）プラットフォームに基づく確立された製造プロセスにより、卓越した信頼性と読取距離性能の一貫性を実現。繊維強化複合材料がSentry Tagに固有の堅牢性を付与。革新的な特許設計により高速プロトタイピングと低コストカスタマイズが可能。

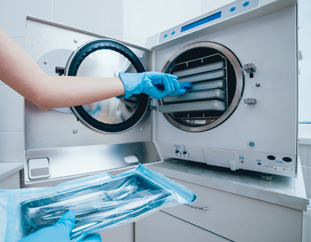

オートクレーブ滅菌対応
Sentry Proバージョンは強化設計と高温接着ステッカーにより、1000回以上のオートクレーブ滅菌サイクル（約138°C、高圧蒸気含む）に対応。ポリイミド基板へのアップグレードで最大240°C（464°F）まで耐熱温度を向上可能。

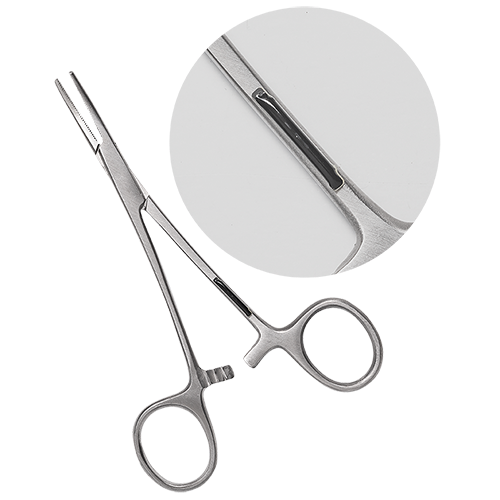

Instrumentモデル
Sentry Instrumentは厚さ1.4mm、幅1.8mmの超薄型プロファイルで、手術器具やハサミなどの長尺金属ツールに最適化。28mm、15mm、11mmの3サイズを提供し、最大2.4m（8ft）の読取距離を実現。
HF e-Moduleモデル
e-Moduleトランスポンダは13.56 MHz HFコイルを堅牢なハウジングに収め、ICODE SLIX/SLIX2チップ（1024bit EEPROM）を搭載。特殊仕上げタグの高温製造プロセス、埋込、オーバーモールド・オーバースプレーに対応。ISO 15693、NFC Type V準拠。
主なポイント
- 優れたサイズ対性能比 - 小型フットプリント・薄型プロファイルで優れた読取距離
- 最大10mの読取距離（MidRangeモデル、2W ERP）
- オートクレーブ対応 - Proモデルは1000回以上の滅菌サイクルに対応（138°C）
- 高温対応 - ポリイミド基板オプションで最大240°Cまで対応
- IP68防水、幅広い化学薬品に耐性
- Impinj M750チップ搭載、EU/US最適化
- Instrumentモデル - 厚さ1.4mmの超薄型で手術器具に直接取付
- e-Moduleモデル - HF（13.56 MHz）対応、埋込・オーバーモールドに最適
アプリケーション
- 医療：手術器具・歯科器具追跡（Instrument/Proモデル）
- 医療：オートクレーブ滅菌対応器具管理（Proモデル）
- ツール追跡：ハンドツール、電動工具管理
- 武器管理：銃器・装備品追跡
- レンタル資産追跡：小型機器・備品管理
- IT資産管理：PC、サーバー、ネットワーク機器
Sentry PCB Tag 標準シリーズ仕様
| 5706 FIT | 4607 | 2505 | 2607 | |
|---|---|---|---|---|
| 型番（EU/US） |
CP13148 (EU) CP12569 (US) |
AST1-135-0310 (EU) AST1-135-0300 (US) |
AST1-161-0310 (EU) AST1-161-0300 (US) |
AST1-154-0310 (EU) AST1-154-0300 (US) |
| 動作周波数 |
865-868 MHz (EU) 902-928 MHz (US) |
865-868 MHz (EU) 902-928 MHz (US) |
865-868 MHz (EU) 902-928 MHz (US) |
865-868 MHz (EU) 902-928 MHz (US) |
| ICチップ | Higgs 3 | M750 | M750 | M750 |
| メモリ |
512 bit UM 96 bit EPC 64 bit TID |
96 bit EPC 32 bit UM |
96 bit EPC 32 bit UM |
96 bit EPC 32 bit UM |
| 読取距離（2W ERP） | 最大 2 m (6.6 ft) | 最大 4 m (13 ft) | 最大 3.5 m (11 ft) | 最大 2 m (7 ft) |
| 寸法 (mm) | 57.1 × 5.95 × 1.3 | 46 × 6.9 × 1.7 | 25 × 5.3 × 2.4 | 26 × 7 × 1.5 |
| 重量 | 1 g | 1.5 g | 1 g | - |
| 取付方法 | フィルム粘着（付属） | 粘着ステッカー | エポキシ、粘着ステッカー（オプション） | 粘着ステッカー |
| 取付対応面 | 金属面 | 金属面 | 金属面 | 金属面 |
| 色 | レッド | ブラック（白ラベル付） | ブラック（白ラベル付） | ブラック（白ラベル付） |
| 防水性能 | IP68（1m × 24h） | IP68（1m × 24h） | IP68（1m × 24h） | IP68（1m × 24h） |
| 動作温度 | -40°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C |
| ピーク温度 | 225°C（3時間） | 185°C（3時間） | 185°C（3時間） | 185°C（3時間） |
| オートクレーブ（Pro） | - | 1000回以上（138°C） | 1000回以上（138°C） | 1000回以上（138°C） |
| 箱入り数 | 1500個 | 150個 | 100個 | 150個 |
| 保証 | 2年 | 2年 | 2年 | 2年 |
- ※Proバージョンへのアップグレードで1000回以上のオートクレーブ滅菌に対応（型番末尾が-03x0から-A3x0に変更）。M780チップオプションも利用可能。
Sentry PCB Tag コンパクトシリーズ仕様
| Duo | Shortie | Slim | 06D | 1005 | |
|---|---|---|---|---|---|
| 型番（EU/US） |
AST1-160-0310 (EU) AST1-160-0300 (US) |
AST1-183-0310 (EU) AST1-183-0300 (US) |
AST1-162-0310 (EU) AST1-162-0300 (US) |
AST1-143-0310 (EU) AST1-143-0300 (US) |
AST1-140-0310 (EU) AST1-140-0300 (US) |
| ICチップ | M750 | M750 | M750 | M750 | M750 |
| 読取距離（2W ERP） | 最大 5 m (18 ft) | 最大 3.8 m (12.5 ft) | 最大 6 m (20 ft) | 最大 1.5 m (5 ft) | 最大 2.7 m (9 ft) |
| 寸法 (mm) | 36.3 × 10.9 × 2.8 | 26 × 10.9 × 2.8 | 36.3 × 10.9 × 2.8 | ⌀ 6 | 10 × 5 × 4 |
| 重量 | 2 g | - | 1.6 g | 0.5 g | 1 g |
| 取付方法 |
粘着ステッカー 結束バンド用スロット |
粘着ステッカー | 粘着ステッカー | エポキシ | - |
| 取付対応面 | すべての表面 | 金属面 | 金属面 | 金属面 | 金属面 |
| 色 | ブラック（白ラベル付） | ブラック（白ラベル付） | ブラック（白ラベル付） | ブラック | ブラック（白ラベル付） |
| 防水性能 | IP68（1m × 24h） | IP68（1m × 24h） | IP68（1m × 24h） | IP68（1m × 24h） | IP68（1m × 24h） |
| 動作温度 | -50°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C |
| オートクレーブ（Pro） | 1000回以上（138°C） | 1000回以上（138°C） | 1000回以上（138°C） | 1000回以上（138°C） | 1000回以上（138°C） |
| 箱入り数 | 150個 | - | 150個 | 300個 | 100個 |
| 保証 | 2年 | 2年 | 2年 | 2年 | 2年 |
- ※06Dは直径6mmの極小円形タグ。Duoは結束バンド用スロット付きで非金属面にも取付可能。
Sentry PCB Tag 高性能・特殊シリーズ仕様
| MidRange | Instrument 28mm | Instrument 15mm | e-Module (HF) | |
|---|---|---|---|---|
| 製品画像 |
|
|
|
|
| 型番 |
AST1-174-0310 (EU) AST1-174-0300 (US) |
AST1-137-0310 (EU) AST1-137-0300 (US) |
AST1-167-0310 (EU) AST1-167-0300 (US) |
629601 (SLIX) 629641-012 (SLIX2) |
| 動作周波数 |
865-868 MHz (EU) 902-928 MHz (US) |
865-868 MHz (EU) 902-928 MHz (US) |
865-868 MHz (EU) 902-928 MHz (US) |
13.56 MHz |
| ICチップ | M750 | M750 | M750 | ICODE SLIX / SLIX2 |
| メモリ |
96 bit EPC 32 bit UM |
96 bit EPC 32 bit UM |
96 bit EPC 32 bit UM |
1024 bit EEPROM |
| 読取距離 | 最大 10 m (33 ft) | 最大 2.4 m (8 ft) | 最大 2.4 m (8 ft) | リーダー・環境依存 |
| 寸法 (mm) | 38.6 × 17 × 5.6 | 28 × 1.8 × 1.4 | 15 × 1.8 × 1.4 | ⌀ 14.5 / ⌀ 12.5 |
| 重量 | 6.4 g | 0.4 g | 0.3 g | - |
| 取付方法 | - | エポキシ | エポキシ | 埋込、接着 |
| 取付対応面 | 金属面 | 金属面 | 金属面 | 非金属 |
| 用途 |
長距離読取 （EXO Proでハウジング版提供） |
手術器具 ハサミ 歯科器具 |
手術器具 小型金属ツール |
埋込用途 オーバーモールド 高温製造プロセス |
| 動作温度 | -50°C ~ +85°C | -50°C ~ +85°C | -50°C ~ +85°C | -25°C ~ +85°C |
| 規格 |
EPC C1G2 ISO 18000-6C RAIN |
EPC C1G2 ISO 18000-6C RAIN |
EPC C1G2 ISO 18000-6C RAIN |
ISO 15693 ISO 18000-3 NFC Type V |
| 箱入り数 | 100個 | 200個 | 200個 | 2000個 |
| 保証 | 2年 | 2年 | 2年 | 2年 |
- ※MidRangeはベアタグです。ハウジング付き版はEXO Pro Midrangeをご参照ください。Instrument 11mmモデル（AST1-171）も利用可能。
- ※記載された仕様は予告なく変更される場合があります。
- ※読取距離は使用するリーダーの性能、周囲の環境、取付対象物の材質等により異なります。
- ※Proバージョンへのアップグレードで型番末尾が-03x0から-A3x0に変更されます。
- ※カスタムラベル・プログラミングは別途ご相談ください（型番末尾-03x1）。
