EVAL01-Zygos-RM バッテリーフリー荷重センサータグ
EVAL01-Zygos-RMはEPC C1G2/ISO 18000-6C準拠のバッテリーフリー荷重センサータグです。5kgまでの荷重を±50g精度で測定し、ブリッジ回路とA/D変換により安定した高精度データを提供。定期校正が可能で、物流・計量・構造物監視などに適しています。
製品概要
バッテリフリー荷重センサータグ

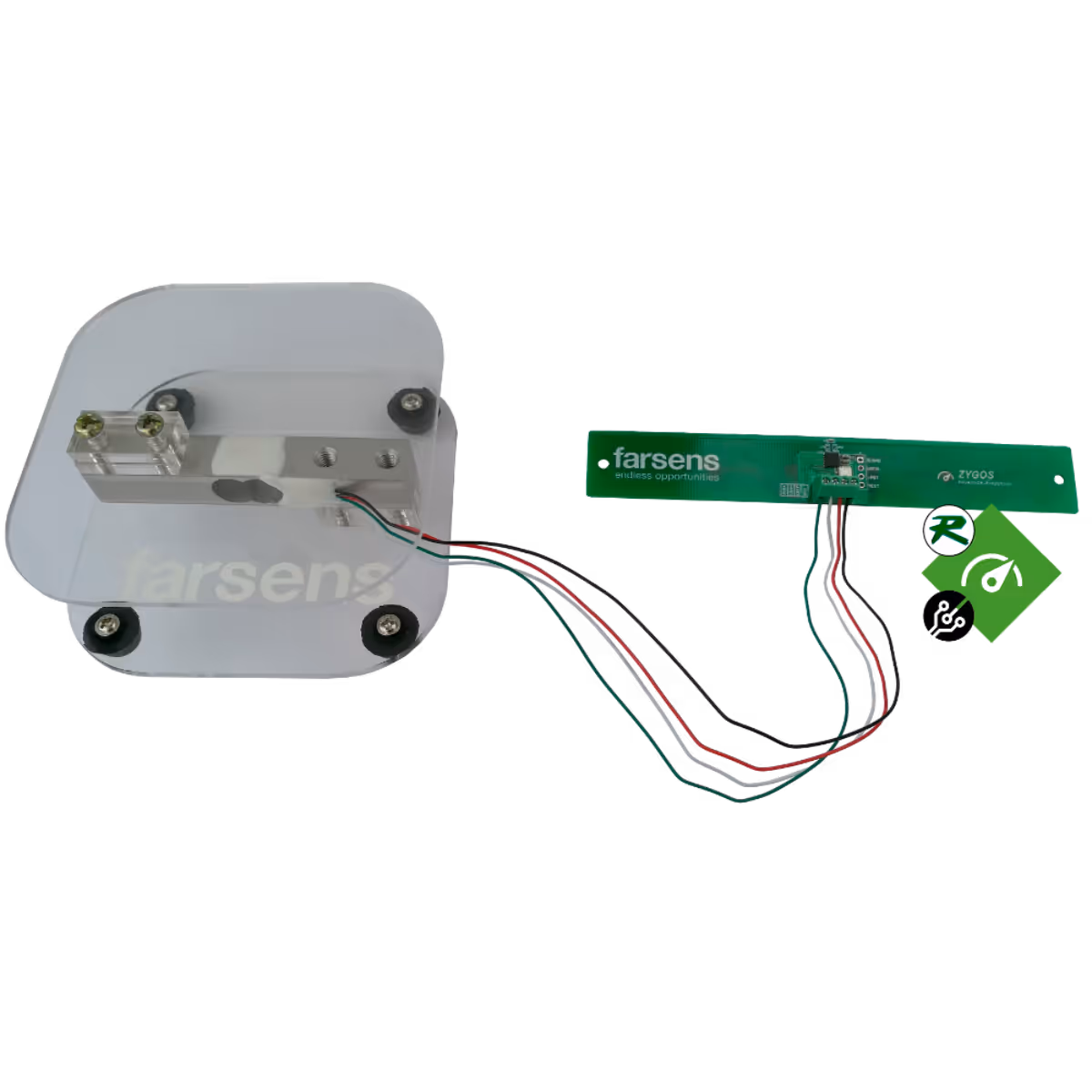

EVAL01-Zygos-RMは圧縮荷重範囲0～5kg、精度±0.05kgのバッテリフリータグです。EVAL01-Zygos-RMは重量モニタリングに最適です。コンパクトなPCBフォーマットで構築されたタグには、スケールに取り付けられたロードセルセンサーが含まれています。
EPC C1G2のコマンドでデータを取得するため、カスタムコマンドは必要ありません。市販のUHF RFIDリーダー（EPC C1G2）と互換性があります。
特定のアプリケーションに応じて、さまざまなアンテナの設計とサイズでカスタマイズできます。過酷な環境で使用するためにIP67またはIP68ケーシングにパッケージ化できます。
選ばれる理由
高精度ロードセル搭載
最大5kg、±50gの精度で荷重を検出。5g分解能で細かな重量変化も計測可能です。
Wheatstoneブリッジ構成
歪みゲージからの微小電圧をブリッジ増幅し、A/D変換でデジタル値へ変換します。
キャリブレーション機能
2点校正（既知重量とADC値）により、スロープとオフセットを自動補正。測定精度を維持します。
ピックトゥライト
User 0x91に0x01を書込むとLEDが3回点滅し、タグを視覚的に識別できます。
ブロック図
詳細仕様
| RFID | |
|---|---|
| 規格 | EPC C1G2 / ISO 18000-6C |
| EPCバンク | 160-bit（最大128-bit EPC） |
| TIDバンク | 96-bit（最大48-bitシリアル番号） |
| ユーザーメモリ | 最大1008-bit（不揮発） |
| 荷重センサー | |
| 測定範囲 | 0〜5 |
| 精度 | ±50 |
| 分解能 | 5 |
| 構成 | Wheatstoneブリッジ＋増幅回路＋ADC |
| 環境 | |
| 動作温度範囲 | -40～85 |
| 寸法 | |
| 基板長 | 137.2 |
| 基板幅 | 29.45 |
| 最大高さ | 10 |
| スケールサイズ | 95×95×45 |
* 記載された外観、仕様等は予告なく変更する場合があります。
