EVAL01-Spider-R バッテリーフリー評価ボード
EVAL01-Spider-RはEPC C1G2/ISO 18000-6C準拠のROCKY100評価ボードです。電力回収・無線通信機能を統合し、全てのピンを2.54mmピッチヘッダーで外部接続可能。カスタムセンサー開発やRFID応用評価に最適です。
製品概要
Rocky100チップ用評価ボード

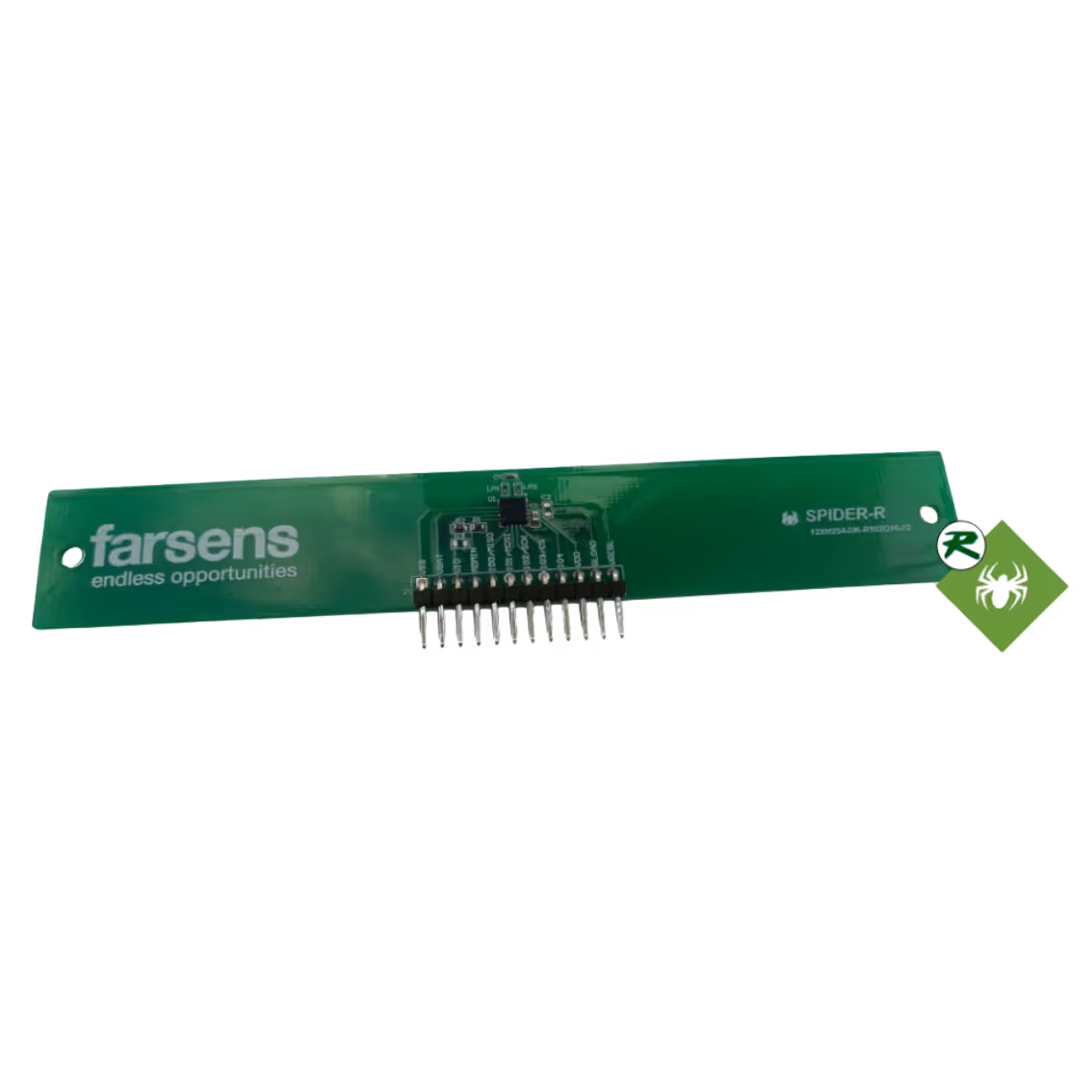

EVAL01-Spider-Rは、Rocky100 UHF RFIDチップの評価ボードです。Rocky100チップとアンテナが含まれており、開発者は新しいRFIDチップを評価したり、RFIDセンサーを直接操作したり、好みのマイクロコントローラーを接続してさらに処理したりできます。
Rocky100 ICのテスト用に考えられていますが、複数のセンサー、アクチュエーター、またはその他のデバイスのテストにも使用できます。
消費電力と読取範囲のバランスをとることにより、開発者はさまざまなアイデアを簡単にテストおよびプロトタイプ化し、その後で最終製品に実装できる実証概念を作成できます。
選ばれる理由
全ピンアクセス設計
標準2.54mmピッチヘッダーを備え、VIO・VREGL間の接続は0Ω抵抗によりデフォルト結線。開発要件に応じて外部接続変更も可能です。
開発・テストに最適
ROCKY100内部PWMモジュールやSPIブリッジを評価でき、センサーインターフェース開発に最適なプラットフォームです。
ブロック図
ROCKY100が電力回収・通信制御を行い、外部ヘッダーを介してGPIOやSPIを拡張。PWM制御も可能な開発・評価用構成です。
詳細仕様
| RFID | |
|---|---|
| 規格 | EPC C1G2 / ISO 18000-6C |
| EPCバンク | 160-bit（最大128-bit EPC） |
| TIDバンク | 96-bit（最大48-bitシリアル番号） |
| ユーザーメモリ | 最大1008-bit（不揮発） |
| 構造 | |
| IC | ROCKY100 |
| ヘッダーピッチ | 2.54 |
| コンデンサ | 100nF（ピーク電流サポート） |
| VIO接続 | VREGLに0Ω抵抗で接続（外部変更可能） |
| 環境 | |
| 動作温度範囲 | -40～85 |
* 記載された外観、仕様等は予告なく変更する場合があります。
