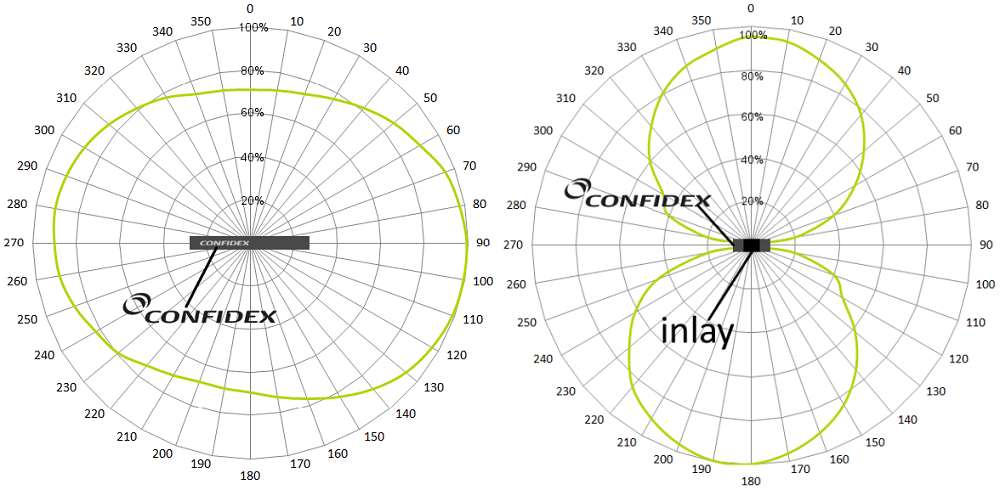

放射パターン
フリーエアー
取付方法
スチールウェーブマイクロIIは、いくつかの固定方法で取り付けることができます。

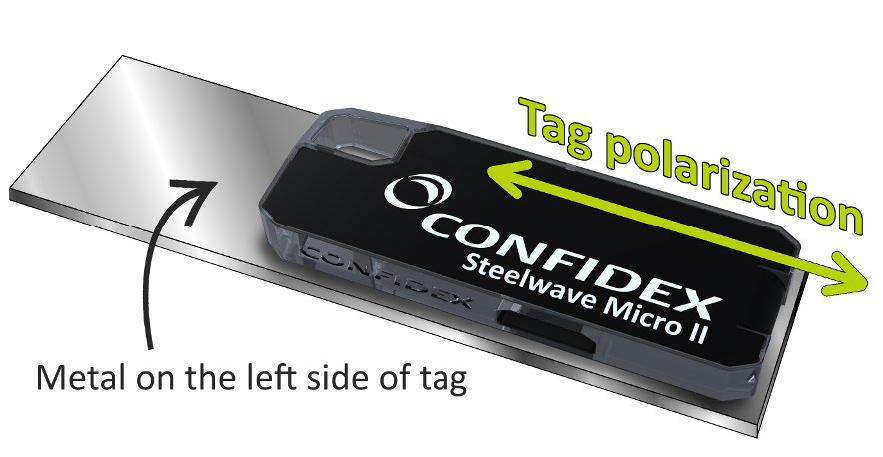

金属製のアプリケーションで最適な性能を発揮するためには、図のようにタグの左側に金属を残してください。理想的にはタグを大きな金属面に置き、タグ全体が直接金属に接触するようにします。
タグを接着剤付きの背景で取り付ける場合は、接着強度を最大にするために表面をきれいにし、乾燥させてください。
理想的な塗布温度は+21℃から+38℃です。しっかりとした塗布圧力と+38℃から+54℃の適度な加熱により、接着強度を向上させることができます。10℃以下の温度での施工は推奨しません。
タグの偏波方向
このRFIDタグの偏波特性を示します。タグの向きと読取り性能の関係を確認してください。
製品仕様
| 仕様 | |
|---|---|
| 周波数帯 | 865-928MHz（グローバル） |
| インターフェースプロトコル | EPCGlobal Class1 Gen2 ISO 18000‐6C |
| ICタイプとメモリ |
Impinj M780™：EPC 496 bit; User 128 bit; TID 96 bit Impinj Monza 4E™：EPC 496 bit; User 128 bit; TID 96 bit Impinj Monza 4QT™：EPC 128 bit; User 512 bit; TID 96 bit |
| 読取範囲（2W ERP） |
M780：最大7m（金属面）、最大4m（プラスチック面） M4E / M4QT：最大2m（金属面）、最大1m（プラスチック面） |

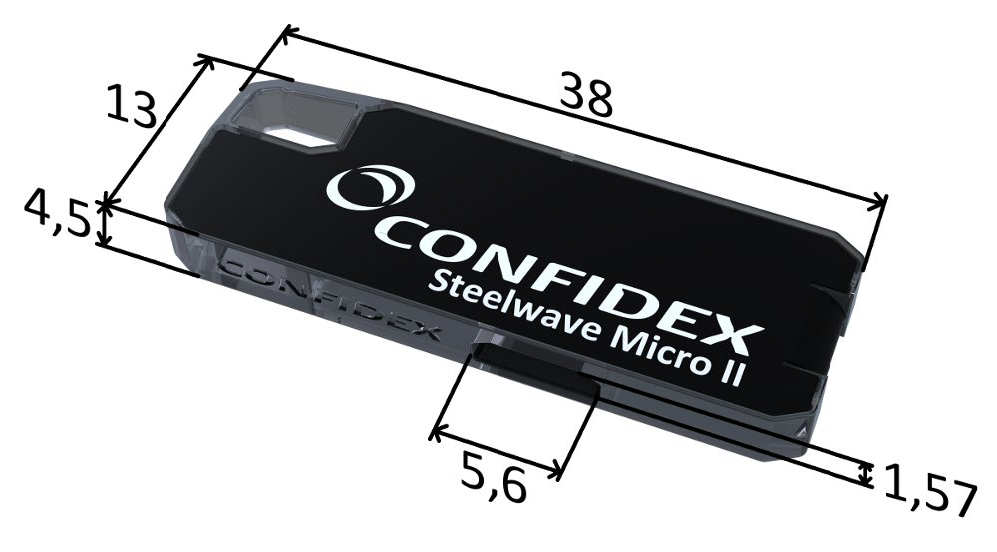

| 寸法 | 38 mm x 13 mm x 4.5 mm |
| 重量 | 2g |
| タグ材質 | エンジニアリングプラスチックと合成樹脂の表面層 |
| 接着剤 | 高性能アクリル系粘着剤 |
| 動作温度 | -20℃～+70℃ |
| 周辺温度 | -20℃～+70℃ |
| 保護等級 | IP67 |
| 耐薬品性 |
次の点に物理的またはパフォーマンス上の変化はありません。 • 2時間 モーターオイル • 2時間 塩水（塩分濃度10％） 硫酸に対しては、短時間の暴露に耐える。アセトン、水酸化ナトリウムは避けてください |
| 保管条件 | +20°C / 50%RHで1年間 |
* 記載された外観、仕様等は予告なく変更する場合があります。
注文情報
| SKU |
|---|
| 3004227 |
| 3000587 |
| 3000619 |
