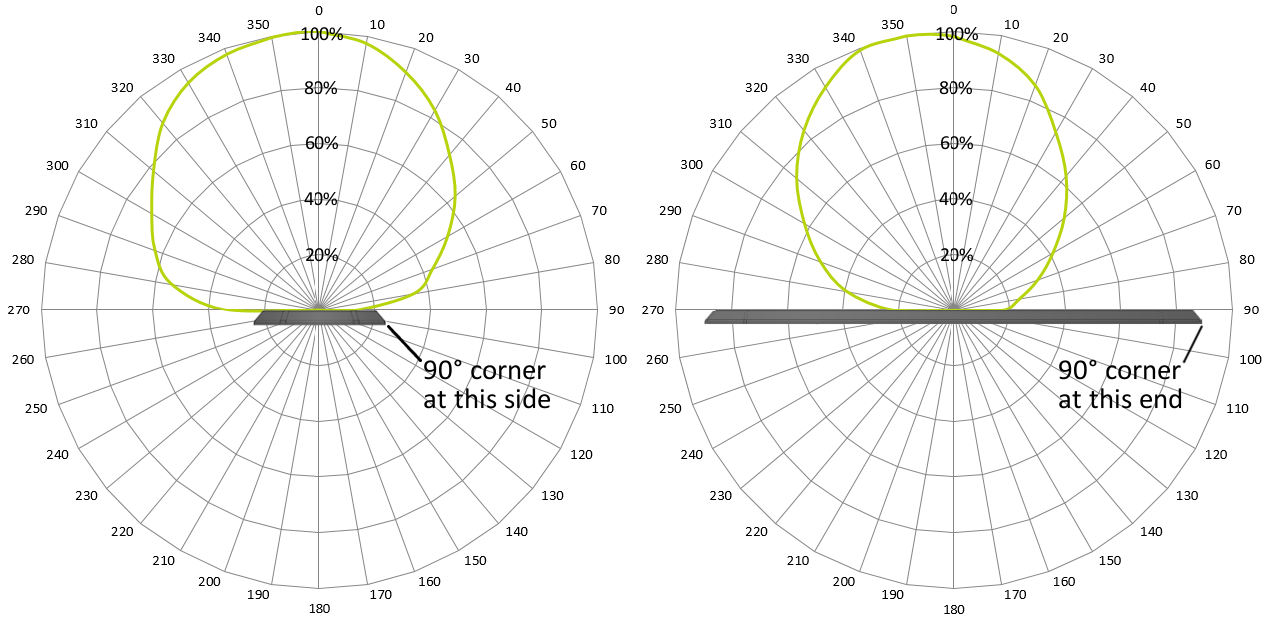

放射パターン
放射パターンはタグ付けアイテムに大きく影響されます。タグの最適な方向と位置を見つけるために、実際の環境でテストすることをお勧めします。
取付方法
タグを取り付ける際には、以下のことを確認してください。
タグの下に凹凸のない滑らかな面を選んでください。
背景の粘着剤とICの位置に触れないようにする。

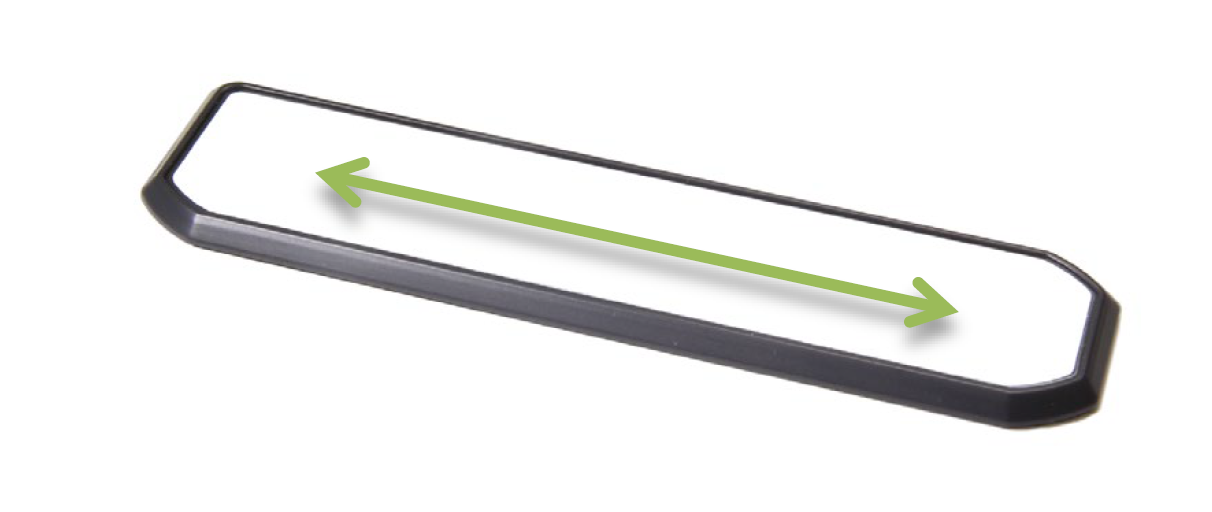

Confidex Steelwave Classicは、図のようにタグの長辺方向の偏波です。
タグの偏波方向
このRFIDタグの偏波特性を示します。タグの向きと読取り性能の関係を確認してください。
製品仕様
| 仕様 | |
|---|---|
| 周波数帯 |
865-869 MHz（ETSI） 902-928 MHz（FCC） |
| インターフェースプロトコル | EPCGlobal Class1 Gen2 ISO 18000‐6C |
| ICタイプとメモリ |
Impinj M780™：EPC 496 bit; User 128 bit; TID 96 bit Impinj Monza 4E™：EPC 496 bit; User 128 bit; TID 96 bit Impinj Monza 4QT™：EPC 128 bit; User 512 bit; TID 96 bit |
| 読取範囲（2W ERP） |
M780：最大20m（金属面）、最大14m（プラスチック面） M4E / M4QT：最大12m（金属面）、最大11m（プラスチック面） |

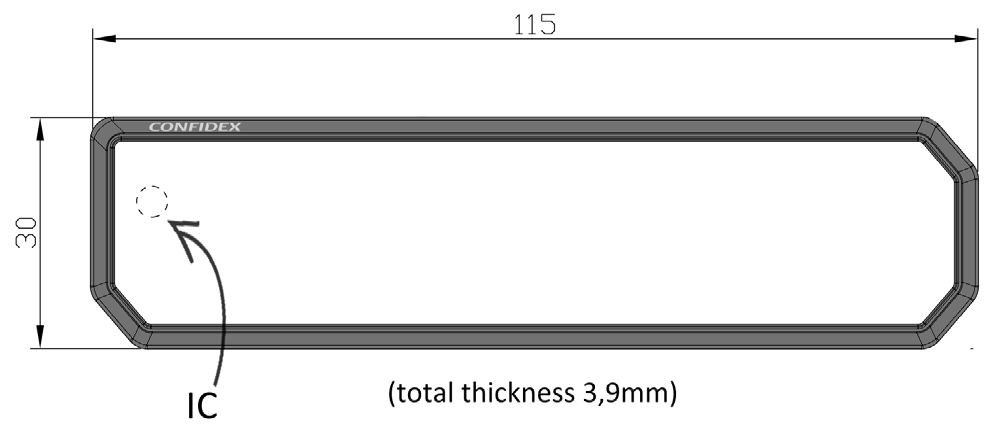

| 寸法 | 115 mm x 30 mm x 3.9 mm |
| 重量 | 12g |
| タグ材質 | 高品質なエンジニアリングプラスチック。初期状態では印刷されていません。名入れ印刷はカバーフィルムで保護 |
| 接着剤 | 金属および金属塗装面専用の高性能アクリル系粘着剤 |
| 動作温度 | -35℃～+85℃ |
| 周辺温度 | -35℃～+105℃ |
| 保護等級 | IP68 |
| 耐薬品性 |
次の点に物理的またはパフォーマンス上の変化はありません。 • 168時間 モーターオイル • 168時間 塩水（塩分濃度10％） • 168時間 硫酸（10％、pH2） • 1時間 NaOH（10％、pH13） アセトンは 避けてください。 |
| 保管条件 | +20°C / 50%RHで1年間 |
* 記載された外観、仕様等は予告なく変更する場合があります。
注文情報
| SKU |
|---|
| 3004193 |
| 3004194 |
| 3001032 |
| 3001033 |
| 3001038 |
| 3001039 |
