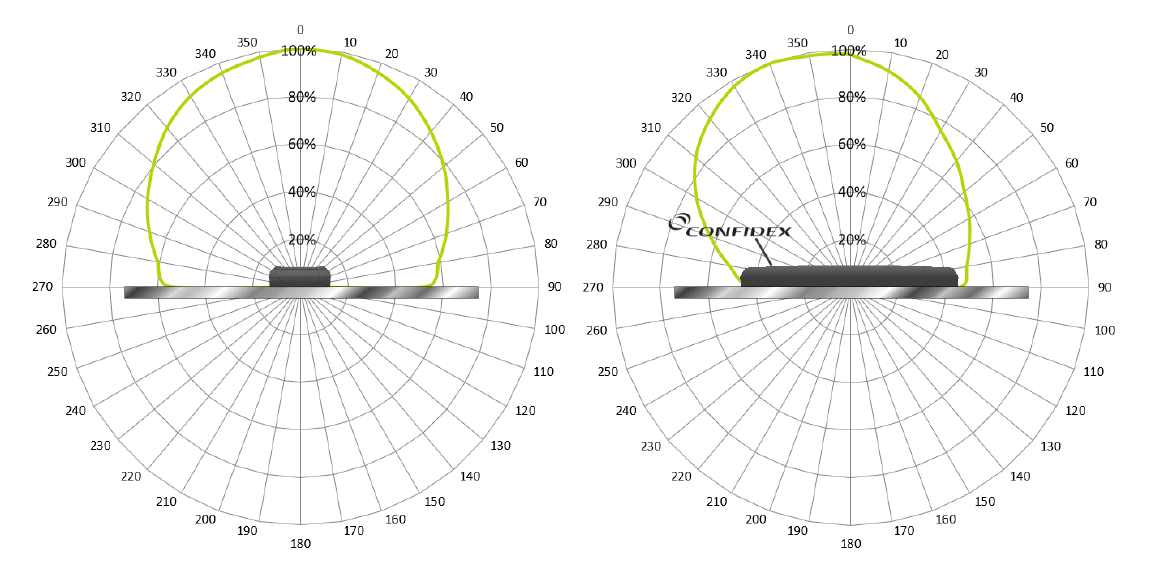

放射パターン
タグの周囲の金属環境は放射パターンに影響を与えることに注意してください。最適な読み取り角度は実際の環境下でテストする必要があります。
取付方法
Confidex Heatwave UltraTM は、構造用接着剤または機械的に取り付けることができます。
接着剤による固定
高温に耐える構造用接着剤がいくつかあります。推奨事項や正確な固定方法については、接着剤メーカーに問い合わせることをお勧めします。接着剤の種類と厚さは、タグの性能に影響する場合があります。一般的に、タグの下に1mm以上の接着剤の層があることは避けてください。

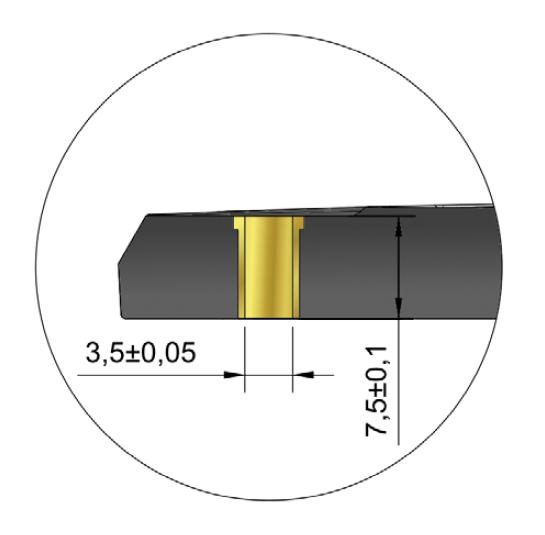

機械的固定
機械的固定は、タグ固定中に高い機械的応力や低温のリスクを含む用途で使用することを推奨する。固定中、金属表面とタグの間にエアギャップが残らないようにしてください。DIN 7985 M3ネジが参考として使用できます。
最適な性能を達成するために、タグの両端に金属があるようにタグを金属上に配置する。理想的なのは、タグ全体の下に直接金属が接触するように、タグを大きく均一な金属表面に置くことです。タグの分極は最長方向に沿っている。直線偏波リーダーアンテナを使用する場合、このことを考慮する必要があります。

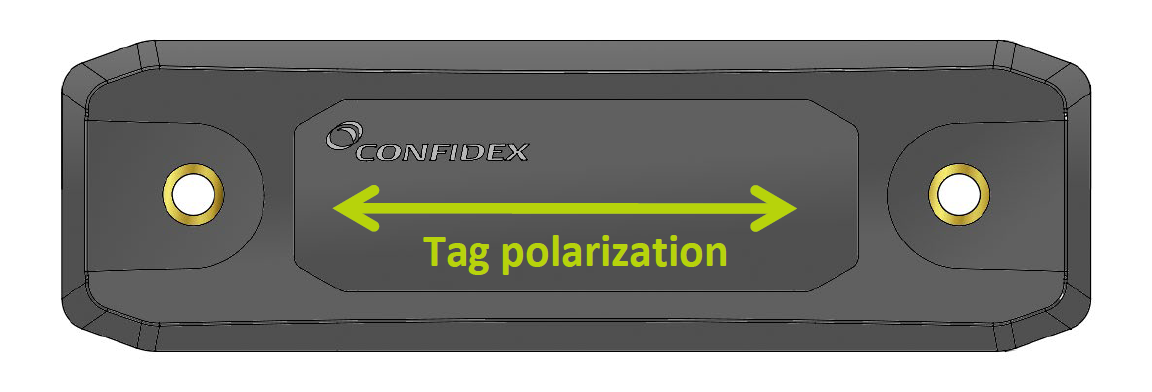

タグの偏波方向
このRFIDタグの偏波特性を示します。タグの向きと読取り性能の関係を確認してください。
製品仕様
| 仕様 | |
|---|---|
| 周波数帯 |
865-869 MHz（ETSI） 902-928 MHz（FCC） |
| インターフェースプロトコル | EPCGlobal Class1 Gen2 ISO 18000‐6C |
| ICタイプ | NXP UCODE 7xm+ |
| メモリ | EPC 448-bit; User memory 2048-bit; TID 96-bit |
| 読取範囲（2W ERP） | 最大10m |
| 寸法 | 86 mm x 26 mm x 8.5 mm |
| 重量 | 29g |
| 動作温度 | -35℃～+85℃ |
| ピーク温度 |
5時間 x 50回：+235℃ 2時間 x 150回： +220℃ オートクレーブ滅菌：30分、0.141Mpa、+125℃ |
| 保護等級 | IP68 |
| 耐薬品性 |
次の点で物理的またはパフォーマンス上の変化はありません。 • 168時間 モーターオイル暴露 • 168時間 塩水（塩分濃度10％） • 168時間 硫酸(10%, pH 2) • 168時間 NaOH (10%, pH 13) • 168時間 アセトン |
| 保管条件 | 製品は高温サイクルで複数回使用されるように設計されています。サイクル時間と数量が製品の総寿命に影響します。 |
* 記載された外観、仕様等は予告なく変更する場合があります。
注文情報
| SKU |
|---|
| 3003702 |
