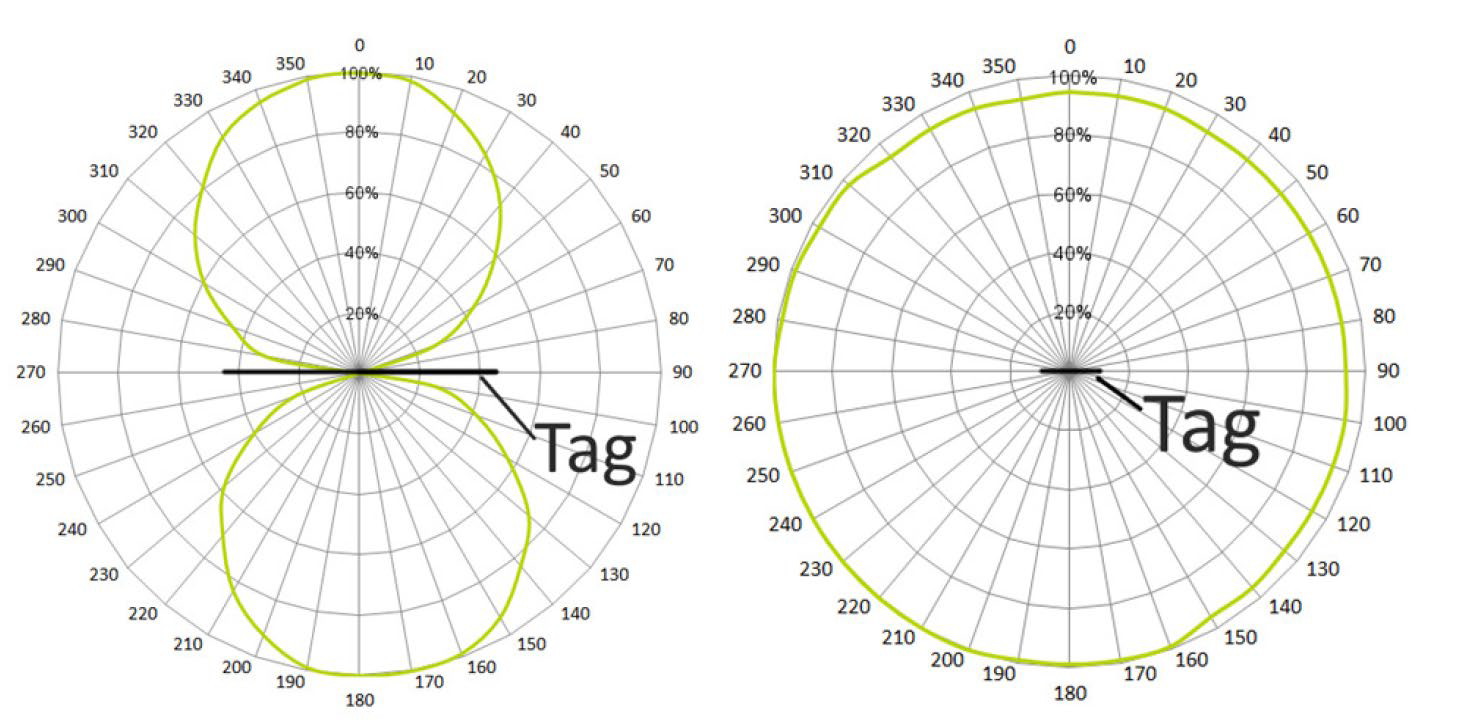

放射パターン
タグの周囲の金属環境は放射パターンに影響を与えることに注意してください。最適な読み取り角度は実際の環境下でテストする必要があります。
取付方法

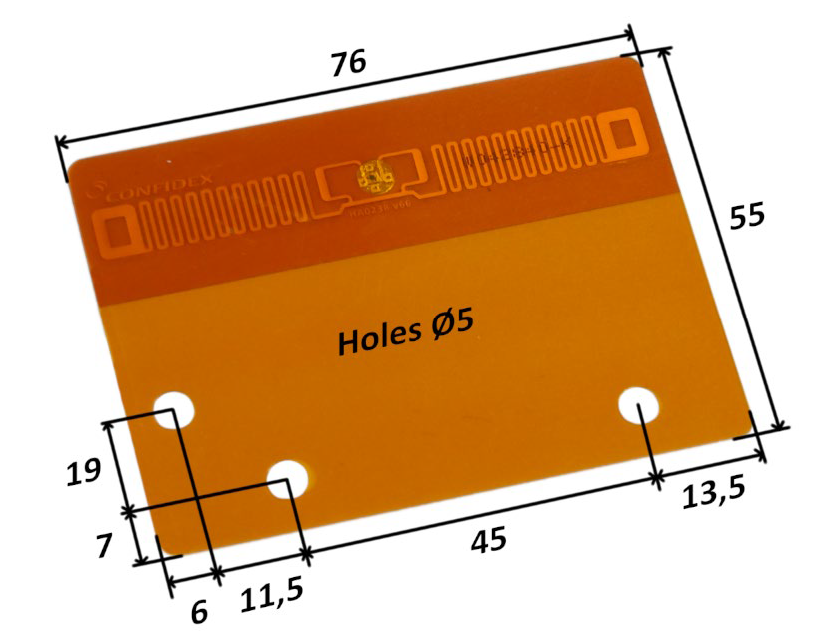

Confidex Heatwave Flag™は、Ø5mmの穴からネジまたはポップリベットで取り付けることができます。金属製の資産にタグを付ける場合は、写真のようにアンテナ部分が金属からはみ出るように取り付けます。
アンテナ部と金属部の距離を最大にするとより効果的です。プラスチック製の資産に取り付けても機能します。

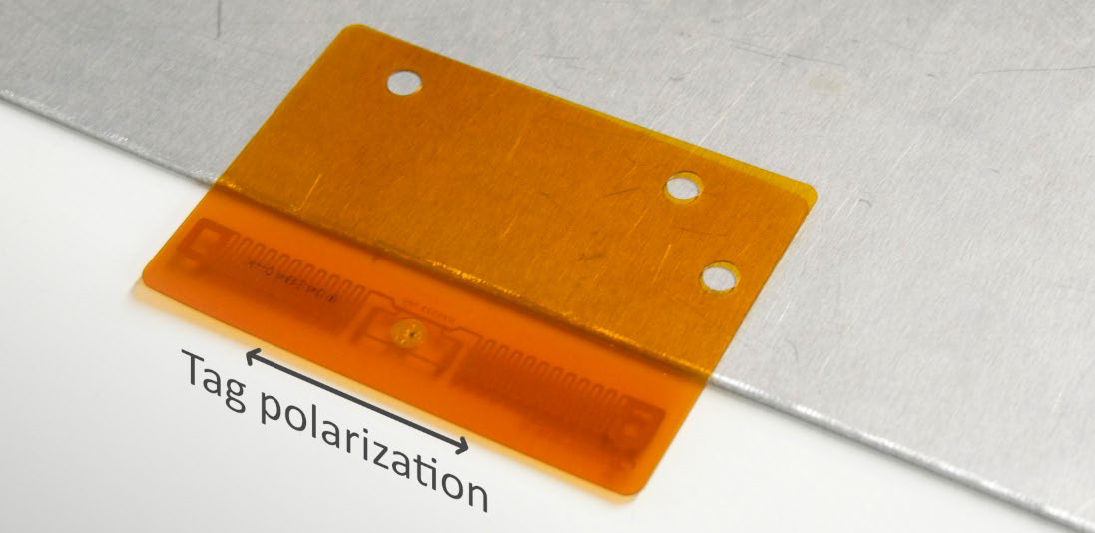

タグ偏波はタグの長辺に沿ったものです。直線偏波アンテナを使用する場合、この点を考慮する必要があります。
タグの偏波方向
このRFIDタグの偏波特性を示します。タグの向きと読取り性能の関係を確認してください。
製品仕様
| 仕様 | |
|---|---|
| 周波数帯 | 865-928MHz（グローバル） |
| インターフェースプロトコル | EPCGlobal Class1 Gen2 ISO 18000‐6C |
| ICタイプ | Alien Higgs™ 9 |
| メモリ | EPCの標準メモリは96bit、EPCにユーザメモリ容量を割り当てることで496bit まで拡張することが可能。ユーザーメモリ688bit、TID 96bit |
| 読取範囲（2W ERP） | 最大10m |
| 寸法 | 76 mm x 55 mm x 0.37 mm |
| 重量 | 1.5g |
| 動作温度 | -35℃～+85℃ |
| ピーク温度 |
168時間: +180℃ 3時間 +230℃ 10分：+260℃ |
| 保護等級 | IP68 |
| 耐薬品性 |
次の点で物理的またはパフォーマンス上の変化はありません。 • 168時間 モーターオイル暴露 • 168時間 塩水（塩分濃度10％） • 168時間 硫酸(10%, pH 2) • 2h NaOH (10%, pH 13) • アセトンによる拭き取り |
| 保管条件 | 本製品は自動車製造における単回使用向けに設計されています。しかしタグが車体に残された場合、寿命は数年でありアフターサービスでの識別に使用することができます。 |
* 記載された外観、仕様等は予告なく変更する場合があります。
注文情報
| SKU |
|---|
| 3003520 |
