AdvanMux-4
AdvanMux-4は、リーダーのそれぞれのポートに接続できる高性能4ポートマルチプレクサです。

AdvanMux-4仕様

AdvanMux-4 マルチプレクサ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 4
損失 < 0.9 dB、0.7dB (標準)
アイソレーション > 35 dB
リターンロス > 25 dB
最大入力パワー 33 dBm
スイッチ時間 < 15 µs
RFコネクタ 1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ 2 x 入力/出力 RJ45 コネクタ
電源 Pin 6: 5 V (±5 %)、または Pin 4 & 5: 5 V (-2 %) ~ 48 V (+5%) (ボード上で安定化)
消費電流 < 12 mA
デジタルインプット 0 V/5 V TTL/3 V TTLまたは オープンコレクタ
注:リーダー出力は2 mA (最大)までシンク必須
AdvanReader-100 および AdvanReader-150
との接続
イーサネットケーブルが必要
Impinj R220 および R420、ThingMagic Mercury 6との接続 ケーブルアダプタおよびEthernetケーブル(UTPケーブル)が必要
他のリーダーへの接続 多くのリーダーと互換性
必須条件:
– AdvanGPIOコネクションボード
– いくつかのリーダーでは、PoEインジェクターが必要
AdvanMuxとの接続 標準Ethernet 8-wire UTPケーブル

* 記載された外観、仕様等は予告なく変更する場合があります。

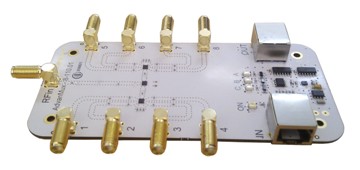

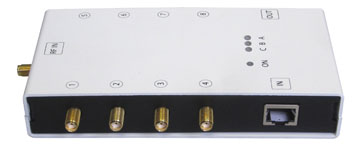

AdvanMux-8
AdvanMux-8は、リーダーのそれぞれのポートに接続できる高性能8ポートマルチプレクサです。

AdvanMux-8仕様

AdvanMux-8 マルチプレクサ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 8
損失 1.3 dB (標準)
アイソレーション 30 dB (標準)
リターンロス 20 dB (標準), 16 dB (最小)
最大入力パワー 33 dBm
スイッチ時間 < 5 µs
RFコネクタ 1 x 入力 および 8 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ 2 x 入力/出力 RJ45 コネクタ
電源 Pin 6: 5 V (±5 %)、または Pin 4 & 5: 5 V (-2 %) ~ 48 V (+5%) PoE経由 (ボード上で安定化)
注:最大定格:50 V
消費電流 < 9 mA
デジタルインプット 0 V/5 V TTL または オープンコレクタ
注:リーダー出力は2 mA (最大)までシンク必須
注:3.3 Vリーダーは5 Vトレラント必須
AdvanReader-100 および AdvanReader-150
との接続
イーサネットケーブルが必要
AdvanReaderは2階層でAdvanMux-8 マルチプレクサが使用できるため256アンテナを同じリーダーに接続することができます。
Impinj R220 および R420、ThingMagic Mercury 6との接続 ケーブルアダプタおよびEthernetケーブル(UTPケーブル)が必要
他のリーダーへの接続 多くのリーダーと互換性
必須条件:
– AdvanGPIOコネクションボード
– いくつかのリーダーでは、PoEインジェクターが必要
ケーブルアダプタ オプション
長さ:25 センチメートル
AdvanMuxとの接続 標準Ethernet 8-wire UTPケーブル
静電気保護 すべてのRF入力/出力に含む

* 記載された外観、仕様等は予告なく変更する場合があります。

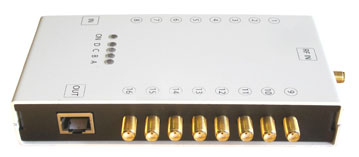

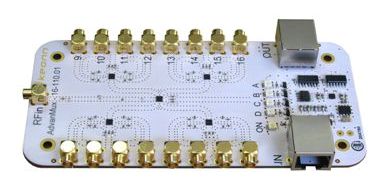

AdvanMux-16
AdvanMux-16は、リーダーのそれぞれのポートに接続できる高性能16ポートマルチプレクサです。

AdvanMux-16仕様

AdvanMux-16 マルチプレクサ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 16
損失 1.2 dB (標準)
アイソレーション 30 dB (標準)
リターンロス 20 dB (標準), 16 dB (最小)
最大入力パワー 33 dBm
スイッチ時間 < 10 µs
RFコネクタ 1 x 入力 および 16 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ 2 x 入力/出力 RJ45 コネクタ
電源 Pin 4 および/または Pin 5:Vcc = 5 V ~ 48 V
消費電流 < 11 mA
デジタルインプット 0 V/5 V TTL または オープンコレクタ
注:リーダー出力は2 mA (最大)までシンク必須
AdvanReader-100 および AdvanReader-150
との接続
イーサネットケーブルが必要
AdvanReaderは2階層でAdvanMux-16 マルチプレクサが使用できるため1024アンテナを同じリーダーに接続することができます。
Impinj R220 および R420、ThingMagic Mercury 6との接続 ケーブルアダプタおよびEthernetケーブル(UTPケーブル)が必要
他のリーダーへの接続 多くのリーダーと互換性
必須条件:
– AdvanGPIOコネクションボード
– いくつかのリーダーでは、PoEインジェクターが必要
ケーブルアダプタ オプション
長さ:25 センチメートル
AdvanMuxとの接続 標準Ethernet 8-wire UTPケーブル
静電気保護 すべてのRF入力/出力に含む

* 記載された外観、仕様等は予告なく変更する場合があります。

AdvanGPIO-100
AdvanGPIOは、UHF帯RFIDリーダーのGPIO(General Purpose Input Output)で複数のKeonn製品を簡単に制御するためのコネクションボードです。

AdvanGPIO-100仕様

AdvanGPIO-100 コネクションボード製品仕様

コネクタ 1 入力 PoE class I 電源 タイプ: RJ45
1 入力 補助電源 タイプ:ソケット電源コネクタ
1 入力 デジタルコントロールビット& 電源タイププラグ、6 way
1 入力 デジタルコントロールビット:  タイプ:RJ45
1 出力 デジタルコントロールビット& 電源 タイプ:RJ45
リーダーコネクタ 4 x 入力RJ45コネクタ
入力コネクタ 4 x 入力コネクタ
消費電流 < 15 mA @ 48 V (PoE)
< 3.5 mA @ Vin = 9 V (ソケットまたはプラグコネクタ)
< 4 mA @ Vin = 12 V (ソケットまたはプラグコネクタ)
< 4.5 mA @ Vin = 15 V (ソケットまたはプラグコネクタ)
< 6 mA @ Vin = 24 V (ソケットまたはプラグコネクタ)
デジタルインプット 0 V/5 V TTL または オープンコレクタ
注1:B0..B3は2.2 kオームプルアップレジスタ
注2:リーダー出力は2 mA (最大)までシンク必須
注3:3.3 Vリーダーは5 V トレラント
RFIDリーダーとの互換性 Impinj, Motorola, Sirit , Alien, ThingMagic
リーダーのユーザーガイドを参照してください。
AdvanMux-8、AdvanMux-16およびAdvanPhaser-2:4との制御接続 標準Ethernet 8-wire UTPケーブル
電源表示 白色 SMD LED
重量 35 g

寸法

67 mm x 67 mm x 18 mm
動作温度 -40℃ ~ 55℃
保管温度 -40℃ ~ 85℃
EU指令 RoHS準拠 (2002/95/EC)
EMC (2004/108/EC)

* 記載された外観、仕様等は予告なく変更する場合があります。

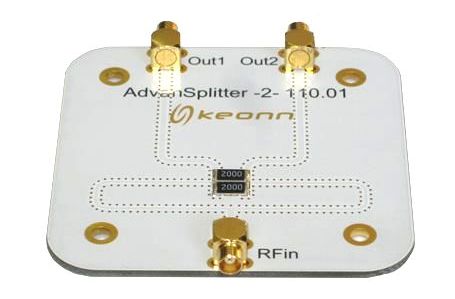

AdvanSplitter-2

AdvanSplitter-2仕様

AdvanSplitter-2アンテナ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 2
損失 0.4 dB (標準)、0.6 dB(最大)
アイソレーション 25 dB (標準)
最大入力パワー 2W (33 dBm)
位相不平衡 < 1º
振幅の不均衡 0.1 dB
RFコネクタ 1 x 入力 および 2 x 出力 SMA 50 ohmコネクタ
重量 22 g (筐体なし)

寸法

67 mm x 67 mm x 9 mm
動作温度 -40℃ ~ 70℃
保管温度 -40℃ ~ 85℃
EU指令 RoHS準拠 (2002/95/EC)

* 記載された外観、仕様等は予告なく変更する場合があります。

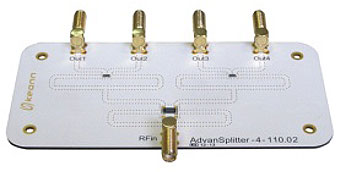

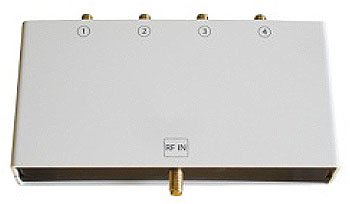

AdvanSplitter-4
Advantenna-p22は、2x2エレメントの円偏波パッチアンテナです。
Advantenna-p22の利点は両方向に60°のビーム幅と高利得かつコストパフォーマンスです。

AdvanSplitter-4仕様

AdvanSplitter-4アンテナ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 4
損失 0.7 dB (標準)、1.1 dB(最大)
アイソレーション 26 dB (標準)、22 dB(最小)
最大入力パワー 2W (33 dBm)
位相不平衡 < 2º
振幅の不均衡 0.4 dB
RFコネクタ 1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
重量 52 g(筐体なし)
186 g(筐体あり)

寸法

137 mm x 92 mm x 14 mm(筐体なし)
145 mm x 92 mm x 25 mm(筐体あり)
動作温度 -40℃ ~ 55℃
保管温度 -40℃ ~ 85℃
EU指令 RoHS準拠 (2002/95/EC)
EMC(2004/108 / EC)

* 記載された外観、仕様等は予告なく変更する場合があります。

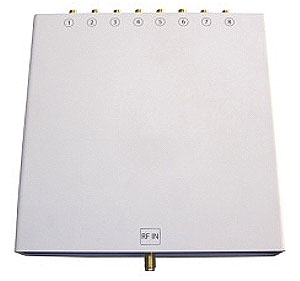

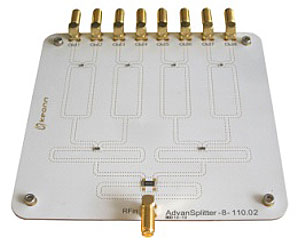

AdvanSplitter-8
Advantenna-p33は、3x3エレメントの円偏波パッチアンテナです。

AdvanSplitter-8仕様

AdvanSplitter-8アンテナ製品仕様

周波数 860 MHz ~ 950 MHz
ポート数 8
損失 1.1 dB (標準)、1.4 dB(最大)
アイソレーション 24 dB (標準)、20 dB(最小)
最大入力パワー 2W (33 dBm)
位相不平衡 < 1º
振幅の不均衡 0.3 dB
RFコネクタ 1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
重量 103 g(筐体なし)
330 g(筐体あり)

寸法

137 mm x 92 mm x 14 mm(筐体なし)
145 mm x 92 mm x 25 mm(筐体あり)
動作温度 -40℃ ~ 55℃
保管温度 -40℃ ~ 85℃
EU指令 RoHS準拠 (2002/95/EC)

* 記載された外観、仕様等は予告なく変更する場合があります。
