Technology Solutions

TSL1128

高性能UHF帯RFIDリーダー

新しいTSL1128はBluetoothR経由で様々なホストデバイスで使用できるUHF帯RFIDリーダーです。Impinj社R2000チップのコアと高性能アンテナで、TSL1128は優れた性能を発揮します。また2次元イメージャー搭載モデルでデータ収集の機能が更に広がります。

Movie紹介ビデオ

Feature特長

アプリケーション

RFID Explore、Scan Scan Write、RFID Web Wedge、 RFID Tag Finderアプリケーションは、Bluetooth RFIDリーダーの性能・機能・多様性ををデモするためにTSLによって作成しました。またTSLの強力なASCII 2プロトコルのデモも提供します。 この精巧でパラメータ化されたプロトコルで、開発者はリーダー内で複数のアクションを実行できる強力なコマンドセットを提供します。このアプローチにより、あらかじめ設定されたASCIIコマンドを使用して複数のタグオペレーションを実行することを可能にし、アプリケーションにリーダーの機能を統合するスピードを加速させます。また絶えず増え続けるサードパーティー製アプリケーションも利用できます。

マルチプラットフォーム

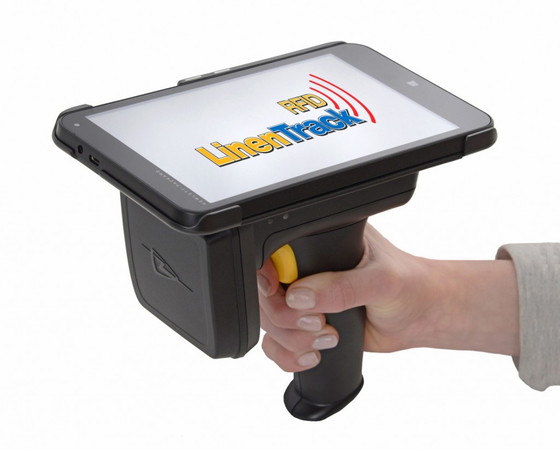

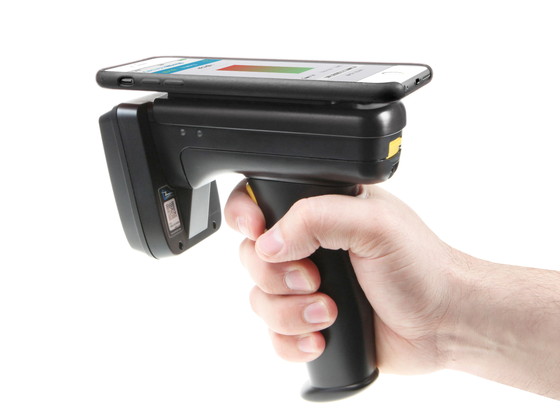

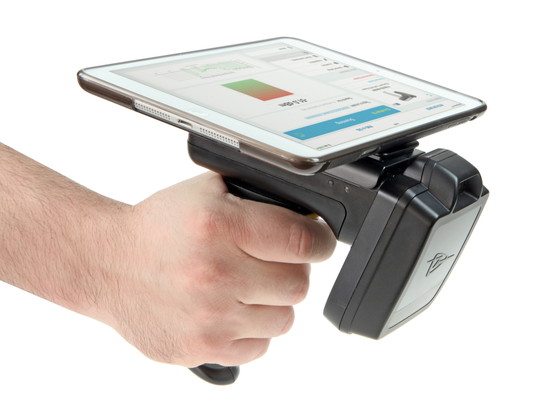

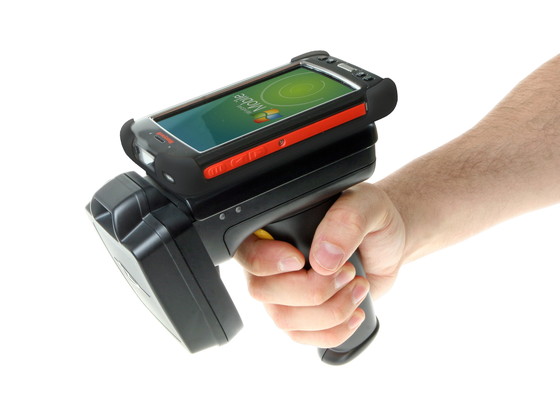

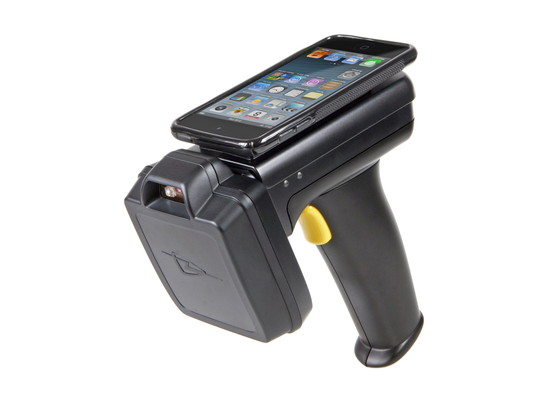

1128はAndroid、iOS、Windows Mobile、WinCE、およびWindows XP/Vista/7/8/10を含む様々なOSと接続できる高性能UHF帯RFIDリーダーです。1128 Bluetooth UHF RFIDリーダーは、Bluetooth搭載の業務用ハンディターミナル、電話、MP3プレーヤー、タブレット、PCを含むホストデバイスと接続ができます。

構成

  • 2次元イメージャー搭載1128 BluetoothR UHF RFIDリーダー、UHFアンテナ、トリガーハンドル、バッテリ、バッテリカバー、MicroUSBケーブル、USBチャージャー
  • 1128 BluetoothR UHF RFIDリーダー、UHFアンテナ、トリガーハンドル、バッテリ、バッテリカバー、MicroUSBケーブル、USBチャージャー

Product製品仕様

機械および環境仕様

寸法(トリガーハンドル込) 16.0cm × 7.7cm × 16.9cm (LxWxH)
寸法(スリムグリップ込) 16.0cm × 7.7cm × 9.7cm (LxWxH)
重量(バッテリおよびトリガーハンドル込) 380g (13.4 oz)
ユーザー入力 トリガーボタン
ユーザーフィードバック スピーカー、バイブレーション、LED
電源 4.2V 2200mAH リチウムポリマーバッテリ
筐体材質 黒色部分:Lexan EXL9330 PC、黄色部分:Lexan 943A PC

性能仕様

RFIDエンジン Impinj R2000搭載 TSLカスタムモジュール
通信プロトコル TSL ABC (パラメータ化されたASCIIコマンドセット) Impinjバイナリ
メモリ Micro SD/SDHCカード 32 GBまで
互換ホストデバイス
(Bluetooth)
Android、iOS、Windows CE、Windows Mobile 5/6.1/6.5、Windows XP/Vista/7/8/10 ホストデバイスはBluetooth搭載必須
互換ホストデバイス(USB) Windows, Linux, Mac, Android対応のFTDI VCPドライバがあるUSB

環境

動作温度 -20℃~60℃
充電温度 5℃~40℃
保管温度 -40℃~70℃
湿度 5% ~ 95% 非結露
耐落下 動作温度範囲で、0.9m、通常温度で1.2mの高さからコンクリート面に複数回落下させた衝撃に耐えること
タンブル 室温で0.5mから落下テスト500回
保護等級 IP54
ESD ± 15kVdc 空中放電;± 8kVdc 接触放電
MIL-STD 810F 耐落下、タンブル、保護等級でMIL-STD 810F準拠以上

RFID性能

規格標準 EPC Class 1 Gen 2
標準読取距離*2 ~ 4 m
標準書込距離*2 ~ 1.22 m
読取範囲 デバイス正面から150°
アンテナ 分離可能円偏波
周波数帯 日本 916.8-920.4MHz;EU: 865-868MHz;US: 902-928MHz
RF出力 10mW ~ 800mW
アンテナオプション カスタムアンテナオプション

バーコード読取

イメージャー Motorola SE4500 2Dイメージャー
イメージセンサー 752 x 480 ピクセル
スキャン角度 水平: 40°、垂直: 25°
動作範囲 SR:8 in、DL:5.3 in、HD:2.9 in
エイマーLED (VLD) 655 ±10nm レーザー
照明素子 625 ±5nm LEDs (2x)
シンボルコントラスト 最小反射率差 25%
読取シンボル 1D:すべての主要1次元バーコード、2D:PDF417、MicroPDF417、Composite、RSS、TLC-39、Datamatrix, QR code、Micro QR code、Aztec、MaxiCode Postal Codes: US PostNet、US Planet、UK Postal、Australian Postal、Japan Postal Dutch Postal (KIX)
読取深度 *3
DL 焦点 ニア ファー
5 mil Code 39 1.4 in./36 mm 7.3 in./185 mm
100% UPC 1.6 in./41 mm 12 in./305 mm
5 mil PDF417 2.8 in./71 mm 4.5 in./114 mm

Bluetooth

Bluetooth*1 Bluetooth Version 2.1 SPP および Apple iApp – または Bluetooth HID (設定可)
Bluetoothクラス Class 2
Bluetooth通信距離*4 10m
Bluetoothペアリング PIN、SSP(Simple Secure Pairing)、NFC(非接触近接通信) OOB(帯域外)ペアリング

規格

一般: 認証:日本、アメリカ、カナダ、ヨーロッパ、オーストラリア、中国、香港、マレーシア、シンガポール、韓国、台湾、タイ、UAE
電気安全 Certified to UL60950-1, CSA C22.2 No. 60950-1, IEC 60950-1, EN 60950-1
EMI/RFI USA: FCC Part 15 Canada: ICES 003 Class B EU: EN 301 489-3, EN 301 489-1, EN 301 489-17, EN 302-208, EN55022 Class B, EN55024
レーザー安全 IEC Class2/FDA Class II in accordance with IEC60825- 1/EN60825-1, 21CFR1040.10

補足

*1 Compatible Bluetooth stack required in the Host device
*2タグの読取/書込性能はタグの種類、タグの設置、タグの数量および他の無線環境に依存します。
*3照明によって読取性能に影響があります
*4オープンフィールド
iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and iPod touchはアメリカ合衆国および他国でのアップル社の商標です。
©Technology Solutions (UK) Ltd. 2015. All rights reserved. Technology Solutions (UK) Limitedは、記載された外観、仕様等を予告なく変更する場合があります。
