CAEN RFID

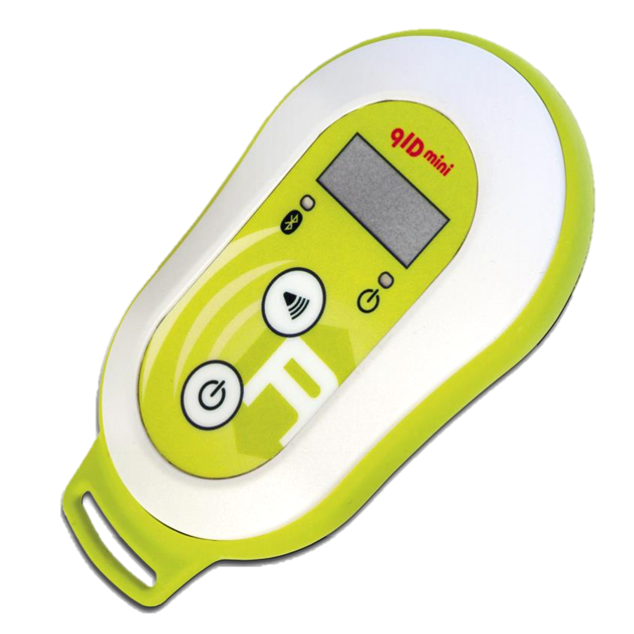

qIDmini R1170I

Bluetooth接続 UHF帯RFIDリーダー

qIDmini(モデルR1170I)はeasy2readcのRAIN RFID製品ファミリーの小型RFIDリーダーで、UHF RFID ISO 18000-6C/EPC C1G2規格に対応しています。 qIDminiは中・近接型アプリケーション用にアンテナを内蔵しています。Bluetooth®通信インターフェースによって、PC、スマートフォン、PDA、タブレットのようなBluetooth®に対応するホスト用UHF帯RFIDアクセサリになります。Windows XP/7、Windows CE/Mobile、Android、iPhone/ iPadに対応しています。 HIDバージョンはキーボードエミュレーションに対応し、アプリケーション、自動化ソフトウェア、またはマニュアル入力が必要なソリューションへの直接入力が可能です。 USBやBluetooth®通信ができない環境下で、内蔵メモリにEPCを保存しておく“Batch Mode”での動作が可能です。 スマートフォンやタブレットと接続した際に、qIDminiは高価なハンディターミナルと比べ、費用対効果の高いデバイスとなります。 屋内外でのモバイル作業用に設計されており、qIDminiは店舗在庫管理、外交販売ツール、サービス/メンテナンスのようなアプリケーションに理想的です。
qIDminiNFバージョンは、村田製作所社製Magicstrapや日立化成社製USPTのようなニアフィールド用の小型タグの読取性能を最適化設計されています。時計、宝石、機械部品に埋め込まれたタグでも、qIDminiNFリーダーのニアフィールドアンテナで読取ができます。 この理由から小型化されたニアフィールドタグとqIDminiNFリーダーが、小さいもののシリアル番号や、部品のID等を確認するための素晴らしい手段になります。

      

Movie紹介ビデオ

  


Feature特長

MULTI-FREQUENCY


qIDminiはすべての地域をカバーする、Multi-Frequencyで、欧州 ETSI EN 302 208、米国 FCC part 15に適合しています。 日本は特定小電力に対応。共通のファームウェアを使用できますので、この1モジュールソリューションで世界各国での使用が可能になります。 *周波数帯は各国の電波法に合わせてあります。

特長

  • EPC C1 G2, ISO 18000-6C対応
  • USB および Bluetooth 接続
  • SPP /HIDプロファイル対応
  • 直線偏波アンテナ
  • 小型・軽量 エルゴノミックデザイン
  • バッテリ内蔵
  • LCDディスプレイ
  • バイブレーション
  • iPhone/iPad 互換

MURATA MAGICSTRAP® および HITACHI USPT超小型タグにも対応する、Near Fieldアンテナ用もご用意できます。

主なアプリケーション

  • Bluetooth UHF RFID
  • 廃棄物管理
  • セールスサポート
  • スポーツイベント
  • POS
  • 外交販売ツール
  • 入退室管理
  • 在庫管理
  • サービス/メンテナンス

Configuration構成

qIDminiにはBluetoothの接続方法によって、2つのバージョンがあります。

  • APPLE モデル


    EASY2RD プロファイル:リーダーはBluetooth SPPプロファイルに対応するすべてのデバイスとiOSデバイスと接続が可能です。
    HID プロファイル:対応していません。
  • HID モデル


    EASY2RD プロファイル:リーダーはBluetooth SPPプロファイルに対応するすべてのデバイスと接続が可能ですがiOSデバイスには対応していません。
    HID プロファイル:リーダーはBluetooth HIDプロファイル(キーボードエミュレーション)に対応するすべてのデバイス(iOSを含む)と接続が可能です。

Product製品仕様

機械仕様

接続 USB:USB 2.0 (12 Mbit/s) デバイスポート
Bluetooth:Class 2  出力 4dBm E.I.R.P
バーチャルCOMポート:
 - ボーレート:230.400kbps
 - データビット:8
 - ストップビット:1
 - パリティ:なし
 - フロー制御:なし
ユーザーインターフェース ボタン#1:ON/OFF
ボタン#2:トリガーボタン
LED#:電源とバッテリ状態(緑:高い、赤:低い)
LED#2:通信状態(青:Bluetooth、オレンジ:USB)
ブザー
バイブレーション
ディスプレイ:LCD英数字(8文字 x 2行)
内蔵バッファサイズ 48kバイト(4096 EPC@96bit相当)
バッテリ リチウムイオン 3.7V 570mAh
バッテリライフ 動作>12時間 40,000タグ読取、スタンバイ>15日
充電時間 2時間(標準)
寸法 99(W) x 54(L) x 20(H) mm 最大
重量 57 g

環境

IP 保護等級 IP 32 (コネクタ部)
USBケーブル長 1.5m
動作温度 -10℃~+55℃

RFID性能

周波数帯 920.400~923.400 MHz (ARIB STD-T107 v1.0)
RF出力 最大250mW
RF出力 5dBm e.r.p. (3mW e.r.p.) から19dBm e.r.p. (80mW e.r.p.)まで15段階で設定可能
アンテナ 内蔵型直線偏波(水平)
チャンネル数 16チャンネル(ARIB STD-T107 v1.0)
規格標準 ISO 18000-6C/EPC C1G2, STD-107T
読取距離 ~ 70cm (標準)

補足

タグの読取/書込性能はタグの種類、タグの設置、タグの数量および他の無線環境に依存します。
本文に記載されたすべてのブランド名とその商品名はそれぞれ帰属者の登録商標または商標です。
日立化成工業様 Ultra Small Package Tagの読取
iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle, and iPod touchはアメリカ合衆国および他国でのアップル社の商標です。

記載された外観、仕様等は予告なく変更する場合があります。
